Picossci 2B Branch（RP2350B搭載）

送料区分: 200

商品コード: SSCI-108270

発売日: 2026-03-12

在庫数: 32

短いURL: ssci.to/10827

¥5,500 （税込）
¥5,500 - ¥5,500
¥5,500

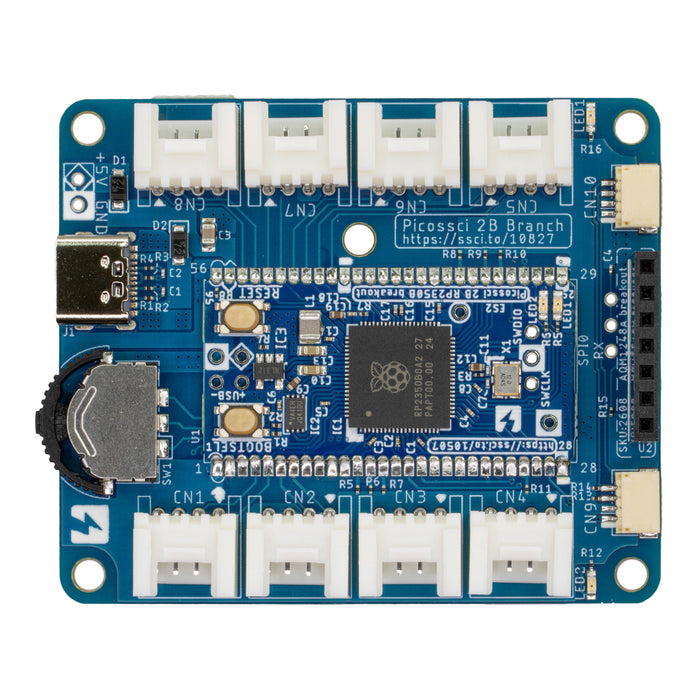

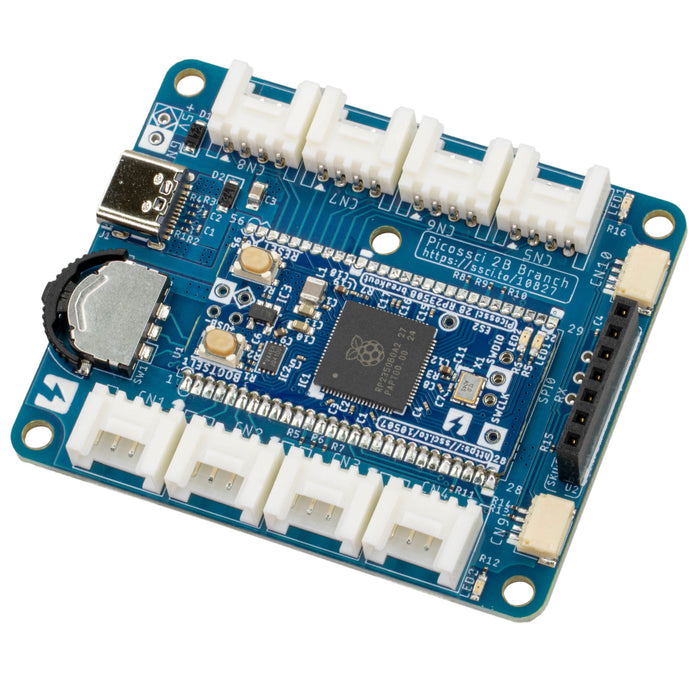

8個のGROVEコネクタと2個のQwiicコネクタを搭載した RP2350B マイコンボード（Picossci 2B）です。マイコン部にはPicossci 2B RP2350B ピッチ変換基板を利用しています。コネクタを豊富に実装しているため、はんだ付け不要で様々な機能を拡張可能です。

GROVE コネクタの信号は RP2350B の GPIO 機能を利用しており、CN1 はデジタル入出力・UART・I2Cに、CN2 ～ CN4 は I2Cバスに、CN5 ～ CN8 はデジタル入出力・アナログ入力・I2C 等に設定できます。

Qwiic コネクタには I2C バスの信号が接続されていて、GROVE 側のI2C バス（CN2 ～ CN4）とは独立したバス設定になっています。

CPU周辺機能として、 汎用LED x 4（黄緑x2／赤x2）、レバースイッチ（左右・押し込み）、グラフィック液晶接続（別売：SKU：11022またはSKU：2608）用コネクタ、microSDカードソケットが搭載されていて、ソフトウェアから直接利用できます。なお LED はPicossci 2B Branch 本体上に2個、Picossci 2B RP2350B ピッチ変換基板上に 2個それぞれ搭載されてます。

さらに、5 V入力端子とSWD信号端子は配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けして拡張できます。

基板仕様

  • Picossci 2B RP2350B ピッチ変換基板搭載
    • RP2350B 搭載
    • 32 Mbit Flash ROM 搭載
    • 12.000 MHzクロック発振器搭載
    • RESET ボタン、BOOTSELボタン搭載
    • 2 x 汎用LED（1 x 黄緑／1 x 赤）搭載
  • 8 x GROVE コネクタ搭載（CN1 ～ CN8）
  • 2 x Qwiic コネクタ搭載（CN9 と CN10）
  • 2 x 汎用LED（1 x 黄緑／1 x 赤）搭載
  • レバースイッチ搭載（左右・押し込み）
  • グラフィック液晶接続コネクタ（SKU：11022またはSKU：2608）
  • microSDカードソケット搭載
  • USB Type-C コネクタ搭載
  • 3.3 V／700 mA 出力電源回路搭載

※以下は配線パターンのみ（部品をはんだ付けすれば使えます）

  • 5 V電源入力ピン（USBの 5 V入力と併用可能）
  • SWD端子

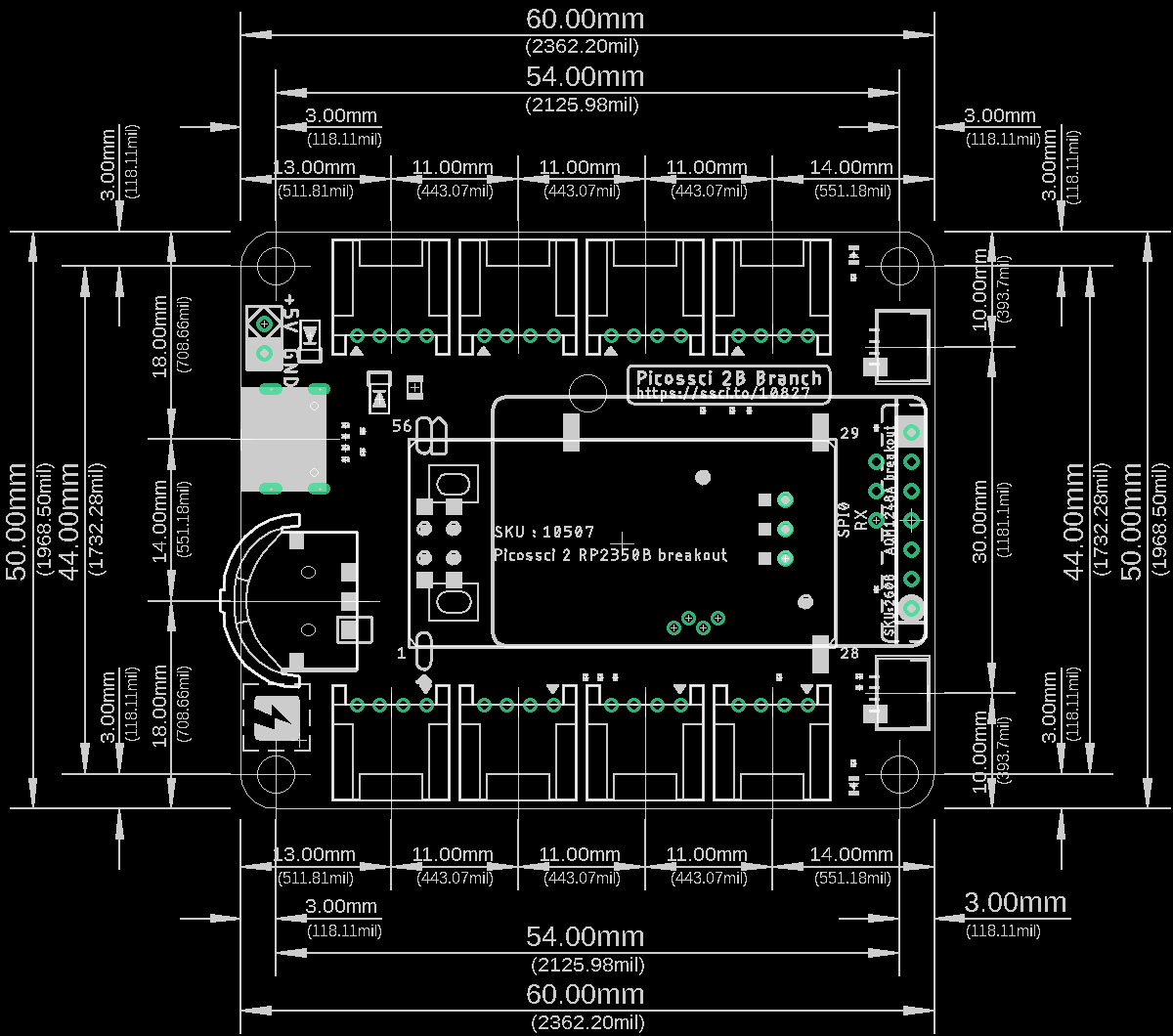

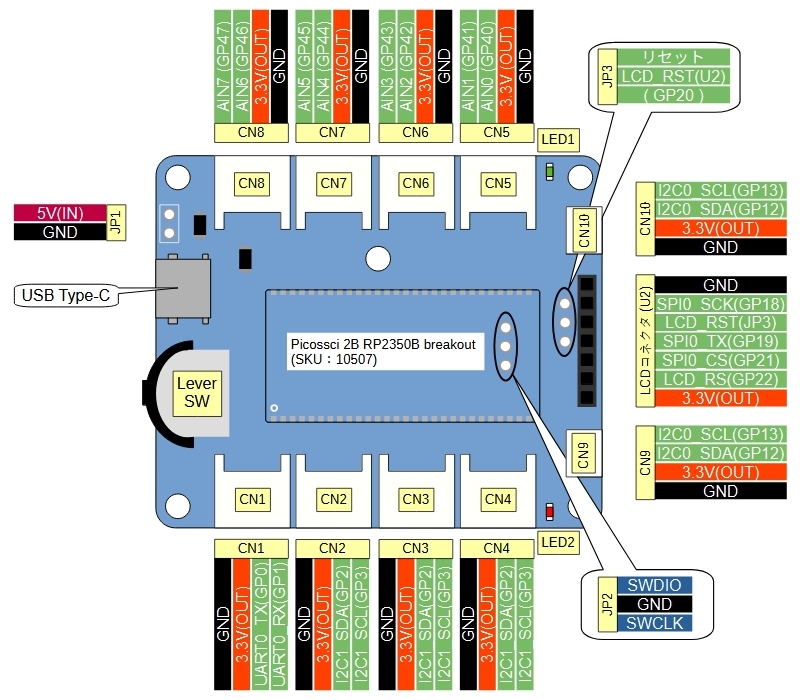

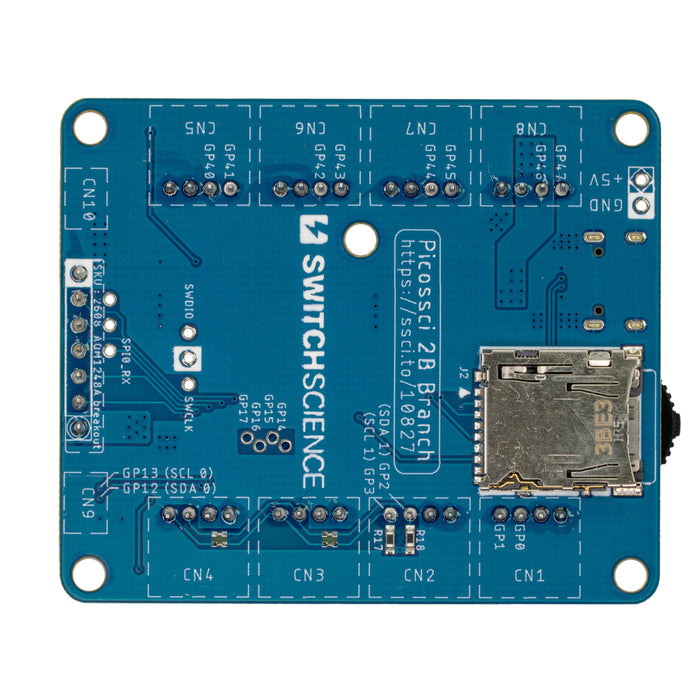

ピン配置

ピン配置

  • CN1：RP2350B のGP0/GP1 が繋がってます。設定によって UART0 や I2C_0 にもなります。
  • CN2：RP2350B のGP2/GP3 が繋がってます。設定によってI2C_1 にもなります。（CN2 ～ CN4 はバス状につながってます）
  • CN3：RP2350B のGP2/GP3 が繋がってます。設定によってI2C_1 にもなります。（CN2 ～ CN4 はバス状につながってます）
  • CN4：RP2350B のGP2/GP3 が繋がってます。設定によってI2C_1 にもなります。（CN2 ～ CN4 はバス状につながってます）
  • CN5：RP2350B のGP40/GP41 が繋がってます。設定によってアナログ入力0/1 やUART1、I2C_0 にもなります。
  • CN6：RP2350B のGP42/GP43 が繋がってます。設定によってアナログ入力2/3 や I2C_1 にもなります。
  • CN7：RP2350B のGP44/GP45 が繋がってます。設定によってアナログ入力4/5 やUART0、I2C_0 にもなります。
  • CN8：RP2350B のGP46/GP47 が繋がってます。設定によってアナログ入力6/7 や I2C_1 にもなります。
  • CN9：RP2350B のGP12/GP13 が繋がってます。設定によってI2C_0 にもなります。（CN9 と CN10 はバス状につながってます）
  • CN10：RP2350B のGP12/GP13 が繋がってます。設定によってI2C_0 にもなります。（CN9 と CN10 はバス状につながってます）
