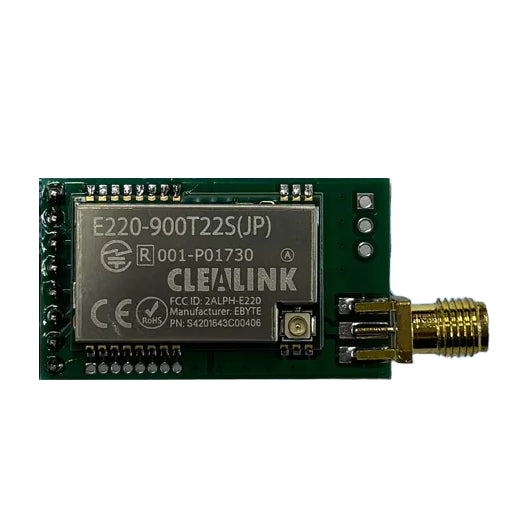

CLEALINK-E220-900T22SJP-EV42
SKU 10454

LoRa通信モジュール（E220-900T22S-R2）用評価ボード

送料区分: 200

商品コード: CLEALINK-E220-900T22SJP-EV42

発売日: 2025-07-07

在庫数: 0

短いURL: ssci.to/10454

売り切れ
¥2,640 （税込）
¥2,640 - ¥2,640
¥2,640

LoRa通信モジュール [E220-900T22S(JP)-R2]をハンダ付けせずに、気軽にLoRa通信等の評価・実験を行うために、ピンヘッダとSMA端子を備えた評価ボードです。LoRaアンテナとRaspberry Piや Arduinoなどの SBC（シングルボードコンピュータ）、マイコンを用意するだけですぐに利用できます。

注意
LoRa通信の評価を行うためには、別途アンテナが必要です。

特徴

  • Raspberry Piや ArduinoなどのSBC（シングルボードコンピュータ）や、マイコンなどに接続してすぐに利用可能
  • USB-UART 変換ケーブルなどによってPCへの接続も可能
    ※ 変換ケーブルは別途ご用意ください。
  • ピンヘッダをブレッドボードに挿して利用することも可能
  • SMA端子により、高信頼性、安定性を確保

仕様

型名 E220-900T22S(JP)-EV42
RFモジュール LoRa通信モジュール
E220-900T22S(JP) [品名：E220-900T22S(JP)-R2]
インターフェース UART
制御I/O（信号レベルは3.3 V TTL）、状態出力
動作電圧（上限は定格） 3.1 ～ 5.5 V（Vcc給電時）
2.9 ～ 3.6 V（Vdd給電時）
[低電圧モード使用時]
2.2 ～ 5.5 V（Vcc給電時）
2.1 ～ 3.6 V（Vdd給電時）
動作温度範囲 -45～85℃
接続端子 ピンヘッダ
SMA端子
外形寸法 36 x 21 mm
※ SMA端子を含む場合：46 x 21 mm

ハードウェア概要

① E220-900T22S(JP)-R2 LoRaモジュール ② IPX u.FL端子 ③ SMA端子

資料

販売元小売価格: 2640 円（税込）
