Raspberry Pi Pico用モータードライバ基板

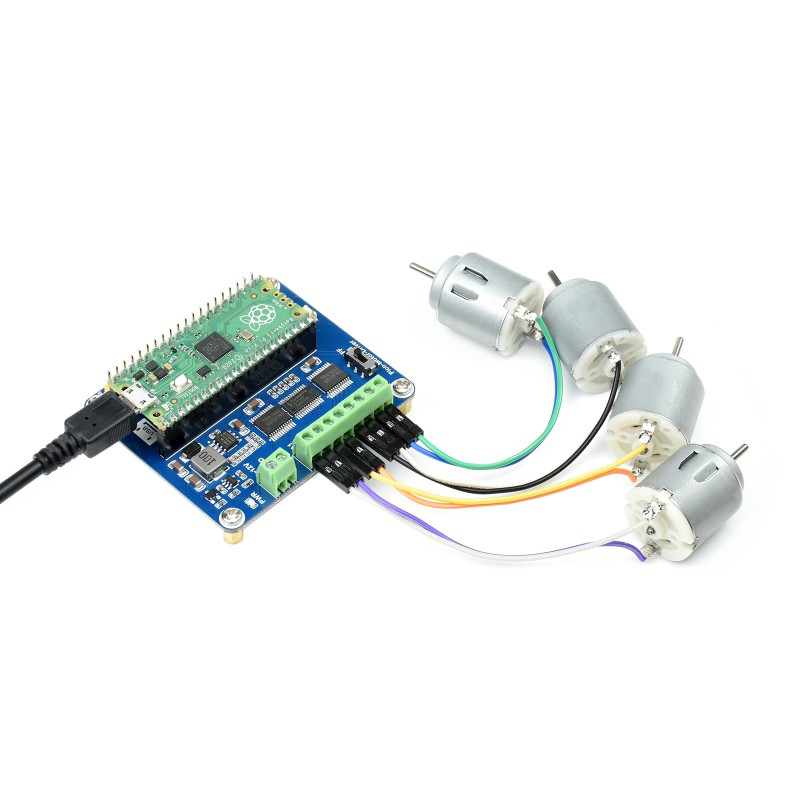

最大で四つのDCモーターをドライブできるRaspberry Pi Pico用 DCモーター基板です。

Raspberry Pi Pico、各種モーター類は含まれません。

特徴

• 標準Raspberry Pi Picoヘッダ
• I²Cコントロール - アドレスジャンパ5個を設定することで32のI²Cアドレスを使用可能
• オンボード PCA9685チップ - モーター速度を調整可能な12-bit ハードウェアPWM
• オンボード TB6612FNG デュアルH-bridge モータードライバ - 高効率で焼付きしにくい
• 5 Vレギュレータ搭載 - 最大出力電流 3 A、VINターミナル経由でバッテリーから動作可能
• Pico上の使用しないピンを引き出して簡単に拡張

仕様

• 動作電圧範囲 : 6~12 V（VINターミナル）
• ロジックレベル : 3.3 V
• PWMドライバ : PCA9685
• モータードライバ : TB6612FNG
• インターフェース : I²C
• サイズ : 65 × 56 mm
• 重量 : 27 g

内容物

• 1 x Pico モータードライバ

資料

• Wiki
