センサ
Tips!
「センサ」フィルタで目的の種類を絞り込んだり、「メーカー/ブランド」や「拡張基板/その他基板」フィルタで特定のマイコンボード用のものを絞り込んだりできます。

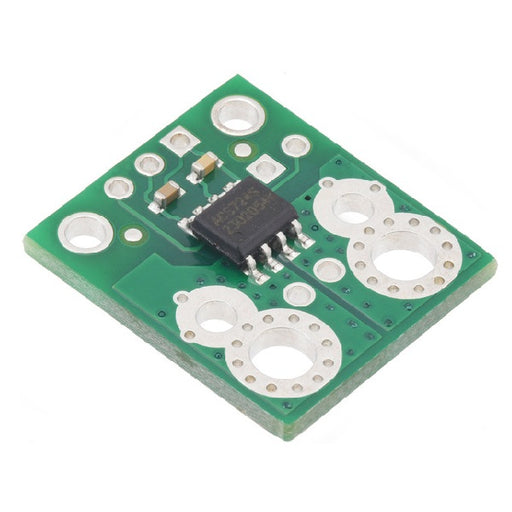

ACS724搭載 電流センサモジュール(-5〜5A)
Allegro社のホール効果によるリニア電流センサ ACS724LLCTR-05AB を搭載したシンプルなボードです。-5〜5 Aの入力電流に対して、2.5 V ± 400 mV/Aのアナログ電圧(誤差 1.5 %)を出力します。電流パスの内部抵抗は約 1.2 mΩ、電気絶縁は最大 2.4 ...
詳細を全部見るSTEMMA QT / Qwiic互換 MAX17048搭載 リチウムイオン電池モニタ
MAX17048を搭載したリチウムイオン電池用モニターボードです。JST 2 PHポートに電池を接続して、使用時の電圧や充電状況のパーセント表示を得ることができ、様々なアラート、低消費電力モード等の機能もカスタマイズできます。I2Cを使用し、3.3 / 5 Vの両電圧/ロジックで作動するので、...
詳細を全部見る4並列ダイオード+DC電力計 PB4-METER
本器はバッテリーを4個まで並列接続することができるユニットです。理想ダイオードを搭載し、バッテリー間の循環電流を押さえてバッテリーの劣化を防ぎます。 低電圧時にバッテリーを過放電から保護する機能や、電力計測機能を搭載しています。計測したデータは不揮発メモリに記録され、Bluetooth 通信で...
詳細を全部見るDC電力計 DCP-METER
本器は直流電源用の電力計測装置です。内蔵の不揮発メモリを搭載し、電圧と電流値を記録しています。Bluetooth 通信機能で、Android 端末からアプリを利用して、過去のデータの参照、グラフの表示を行うことができます。 特徴 Android スマホ、タブレットから電圧と電流を参照でき...
詳細を全部見るCTセンサアンプ基板
本基板はクランプ式CTセンサの出力を増幅してRMS値(実効値)に変換する基板です。交流電流に応じたRMS値(実効値)をアナログ値(直流)として得ることができます。実効値をアナログ値として得られるため、マイコン側での高サンプリングAD変換やRMS演算等が不要です。 CTセンサ入力アンプINA18...
詳細を全部見るDC電流パルス検知基板
概要 直流信号線のON、OFF状態をクランプ式CTセンサで検出するための変換基板です。 本変換基板とクランプ式CTセンサによって信号線を加工せずに直流信号線の状態を取得することができます。 信号線ON/OFFによって発生するパルスをCTセンサで検出し、状態をラッチします。 ラッチ保持した状態...
詳細を全部見るINA219搭載 STEMMA QT互換 ハイサイドDCセンサ ブレイクアウトボード(最大26 V ±3.2A)
I2C通信でハイサイド電圧とDC電流の両方を測定可能なブレイクアウトボードです。測定値誤差は1%以下です。INA219Bチップを搭載しています。 電流測定機器はローサイド電圧の測定に特化したものが多く、バッテリーなしの場合、GND間に測定抵抗を設ける必要があります。GNDリファレンスは電流によ...

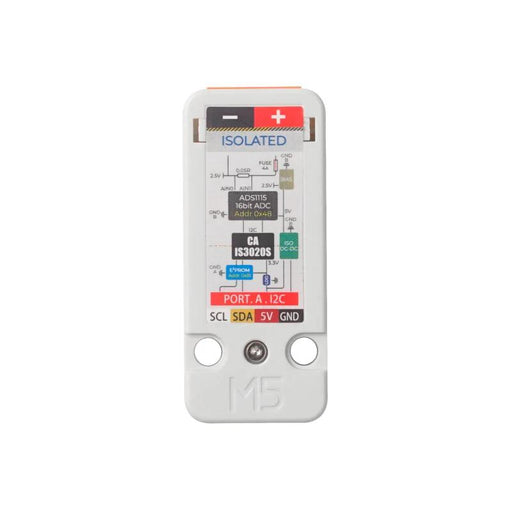

詳細を全部見るM5Stack用電流計ユニット
電流をリアルタイムに測定できる電流計ユニットです。各ユニットは工場出荷時に個別に校正されており、精度は0.1%FSです。最大測定電流は±4 Aで、内蔵4 Aヒューズで測定過電流による回路の焼損を防ぎます。 測定精度保証用に内蔵DC/DC絶縁電源があり、I2Cインターフェースも低電力アイソレータ...
詳細を全部見るACS723搭載 電流センサモジュール(低電流)
ACS723搭載 電流センサモジュールの低電流バージョンで、10 mA程度までの非常に小さな電流と最大5 Aまでの大きな電流を、DCとACのどちらでも検出することができます。ただし、出力はアナログなので使用範囲の読み取り値は、出力を読み取るADCの分解能とノイズによって制限されます。また、測定...
詳細を全部見るACS723搭載 電流センサモジュール
この電流センサモジュールは、DCとACの両方の電流を最大5 Aまで測定可能で、測定回路と検出回路を完全に電気的に絶縁し、400 mV/Aのベース感度を持ちます。 アナログ出力は80 kHzに調整可能ですが、高ゲインで使用する際のノイズを低減するために、フィルタの帯域幅は20 kHzに設定され...
詳細を全部見るGROVE - クーロンカウンター 3.3V to 5V(LTC2941)
電子機器やセンサが使用している電流を測定するための、GROVEクーロンカウンターです。LTC2941を搭載し、リチウムイオン電池1個でちょうどよく動作します。 バッテリーの正端子と負荷の間あるいは充電器の間の検出抵抗に流れる電流を積算し、ちょうどスマートフォンのバッテリー表示のように、充電済...
詳細を全部見るConta™ 電流センサ max4A PAC1710搭載
Microchip の電流センサ IC、「PAC1710」を使った電流センサ基板です。10mΩのシャント抵抗を実装しており、最大4Aまで計ることができます。 外部との接続は I2C です。出荷時の I2Cアドレスは 0x18(7bit表記)です。アドレスは R5 に抵抗をはんだ付けすることで変...
詳細を全部見るINA260 電流センサ max15A
シャント抵抗内蔵の電流センサIC、INA260を搭載した電流センサボードです。最大15Aまで計ることができます。出力はI2Cです。 簡単に接続できる端子台(13.5Aまで使用可能)と、15Aまで計れるネジ端子の両方を搭載しており、測定対象に応じて使い分けることができます。 仕様 電源電...
詳細を全部見るCT Sensor Shield 2
本商品をお買い上げいただいたお客様の情報は、ローム及びロームのグループ会社と共有をさせていただきます。購入の際は、この点ご了承下さい。 Lazurite 920Jと、市販のクリップ式CTセンサ(電流センサ)を接続するための中継機板です。CT Sensor Shieldと違い、920J専用とな...
詳細を全部見るCT Sensor Shield
本商品をお買い上げいただいたお客様の情報は、ローム及びロームのグループ会社と共有をさせていただきます。購入の際は、この点ご了承下さい。 Lazurite Sub-GHzやLazurite 920Jと、市販のクリップ式CTセンサ(電流センサ)を接続するための中継機板です。 例えば、30 ...
詳細を全部見るINA219搭載 電圧、電流、電力モニター基板 「ESP-PowerMonitor」(DCJack)
Wi-Fi内蔵マイコンESP8266で電子機器などの消費電流、消費電力を測定できる基板です。INA219は高精度な電圧、電流値の測定が可能なほか、msecオーダーの解像度で測定できます。一時的な電圧、電流のピークなどの監視も可能です。開発には世界的に人気のArduino IDEを利用でき、We...
詳細を全部見るINA219搭載 電圧、電流、電力モニター基板 「ESP-PowerMonitor」(USB)
Wi-Fi内蔵マイコンESP8266で電子機器などの消費電流、消費電力を測定できる基板です。INA219は高精度な電圧、電流値の測定が可能なほか、msecオーダーの解像度で測定できます。一時的な電圧、電流のピークなどの監視も可能です。開発には世界的に人気のArduino IDEを利用でき、We...
詳細を全部見る簡易型電流プローブ NYA-01-201 Rev.2.0
NYA Manufacturingの簡易型電流プローブです。通過電流を電圧変換します。お手持ちのオシロスコープに接続して使用して下さい。NYA-01-201 Rev.2.0は、最大750 mAまで測定できます (Vout=7.5 V、Vsense=150 mV時)。 写真はNYA-01-20...
詳細を全部見るACS711EX 電流センサモジュール(-15.5A~+15.5A)
-15.5Aから+15.5Aまで計測できる電流センサモジュールです。 Allegro社のACS711を搭載しています。電流によって発生する磁力を、ホール素子で検知しています。通過する電流に応じた電圧が出力されます。計算式は以下のとおりです。 VOUT = VCC/2 + i*VCC/3...
詳細を全部見るACS711EX 電流センサモジュール(-31A~+31A)
-31Aから+31Aまで計測できる電流センサモジュールです。 Allegro社のACS711(ACS711KEXLT-31AB-T)を搭載しています。電流によって発生する磁力を、ホール素子で検知しています。通過する電流に応じた電圧が出力されます。計算式は以下のとおりです。 VOUT =...
詳細を全部見るクランプ式AC電流センサ30A
クランプ式のAC電流センサです。交流電流(30 A程度まで)を測れます。クランプ式なので、測定対象の回路を壊さずに取り付けられます。 このセンサは負荷抵抗が内蔵されていないので、10Ω程度の抵抗を出力の両端に接続してください。 資料 データシート Arduino Energ...
詳細を全部見るGROVE - 電流センサ
GROVEシステムの電流センサです。最大5 Aまでの交流を計れます。 ※直流は計れません。ご注意ください。 資料 製造元資料ページ(Wiki) 回路図(ダウンロード) 製造元希望小売価格:4.90ドル(税別) 製造元の販売ページ:http://www.seeedstudio.com/.....
詳細を全部見るACS71240KEXBLT-010B3搭載 電流センサモジュール(-10〜10A、3.3V)
Allegro Microsystemsのホール効果電流センサACS71240を搭載したリニア電流センサモジュールです。電源電圧は3.3 V、検出可能な電流の範囲は-10 ~ 10 Aです。 特徴 差動ホールセンシングを採用しており、地球の磁場などの周囲の均一な地場による影響をあまり受けませ...
詳細を全部見る
