NXP 社の PCA9600D を登載した高ドライブ電流型のI2C バスバッファです。I2Cバスを延長するだけでなく、フォトカプラと組み合わせて絶縁することができます。 PCA9600Dは、電源電圧に関係なく SX/SY 端子のスレッショルド電圧が一定です。よって、12V の電圧でICを駆動し...

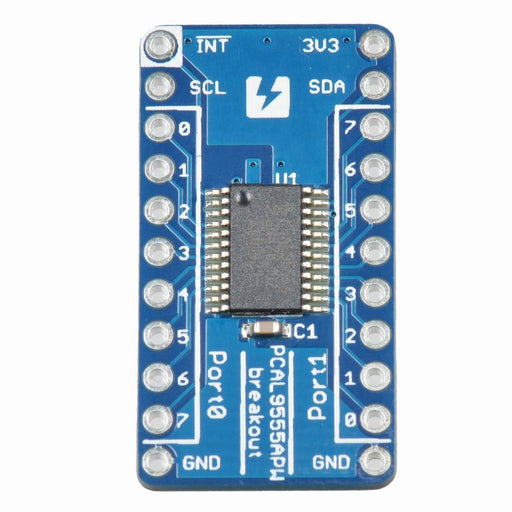

NXP社のPCAL9555APWを搭載した、16ポートの汎用I/Oを提供する基板モジュールです。接続はI2Cで行います。動作電圧が1.65V～5.5Vと広いため、3.3Vと5.0Vのどちらの回路でも動作します。 ◆ 製品仕様 動作電圧 1.65V～5.5V 16ポート（8ポート×...

Microchip社のMCP23017を搭載した、16ポートの汎用I/Oを提供する基板モジュールです。接続はI2Cで行います。動作電圧が広いため、3.3V・5.0Vのどちらでも動作します。 ◆ 特徴 動作電圧 1.8V～5.5V 16ポート（8ポート×2グループ）の汎用I/Oのコント...

NXP社のPCA9517ADPを搭載した、I2C用レベル変換バスバッファモジュールです。 PCA9517ADPは、電圧の異なるバス同士を繋ぐ「レベル変換」の機能、ポートA・ポートBの負荷容量を分離する「バスバッファ」の機能、バスの分離／接続をコントロールする「バスイネーブル」の機能を併せ持っ...

NXP社の PCA9622DRを搭載した、I2C 接続の16ch LEDドライバ基板です。PWM制御によるLEDの明暗も表現できます。 基板にはLEDも搭載しているので、I2Cバスに繋いでコマンドを発行するだけで、16個のLEDが滑らかに光ります。このLEDは、等間隔に4x4のマス目状に配置...

NXP社の PCA9632DP1を搭載した、I2C 接続の 4ch LED ドライバ基板です。PWM 制御による LED の濃淡も表現できます。 基板には LED も搭載しているので、I2Cバスに繋ぐだけで、4つの LED が滑らかに光ります。またこのLED は、基板を複数並べた場合、等間隔...

SC16IS750を搭載した、I2Cをシリアルに変換するモジュールです。マイコンのI2Cバスに接続してシリアル通信ができます。マイコンのシリアルポートの拡張用に便利です。 ◆ 製品仕様 I2Cバスからシリアル通信が可能。 NXP SC16IS750IPWを搭載。 12MHzの水晶発信子を...

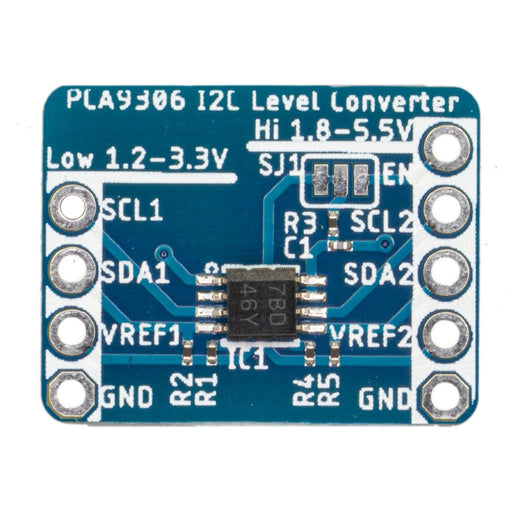

I2C信号の電圧を変換できるPCA9306搭載 ロジックレベル変換ボードのスイッチサイエンス版です。 ピンの間隔が15.24mm(600mil)なのでブレッドボードに挿せます。 初回ロットはシルク印刷のミスがあったためマーカーで消しています。動作に問題はありませんのでそのままお使いください。 ...

NXP社の PCA9624PWを搭載した、I2C 接続の8ch LEDドライバ基板です。PWM制御によるLEDの明暗も表現できます。 基板にはLEDも搭載しているので、I2Cバスに繋いでコマンドを発行するだけで、8個のLEDが滑らかに光ります。このLEDは、直線状に等間隔に配置されています。...

NXP 社の I2C バスマスタマルチプレクサ IC、PCA9541APW を登載したピッチ変換基板です。 PCA9541APWは、2つのマスタ（メイン系とバックアップ系など）から１つのスレーブバスを制御するようなアプリに最適なバスマルチプレクサで、2つのマスタの排他制御を補助するレジスタや...

NXP社の PCA9956BTWを搭載した、I2C接続の24 ch LEDドライバ基板です。LEDの明暗を電流量でコントロールするので、電流リニアリティに優れる安定した制御ができます。 基板には8個のフルカラーLEDを直線状に搭載しているので、I2Cバスに繋いでコマンドを発行するだけですぐに...

秋月電子通商で販売されている 16x2行のバックライト付き液晶モジュール（AQM1602Y-FLB-FBW）を搭載したピッチ変換基板です。文字は白色、バックライトは青色の液晶です。 インターフェースの I2C通信は外部と基板内部では独立してるので、Raspberry Pi とも直接接続できます...

TI（テキサス・インスツルメンツ）社のADS7142を搭載したI2C接続のADCモジュールです。12ビット、2チャンネル、サンプリングレートは最大で140 kSPSです。Grove/Qwiic/STEMMA QT互換コネクタを搭載しています。 ADS7142にはデータバッファとアキュムレータが...

NXP社の PCA9955BTWを搭載した、I2C接続の16 ch LEDドライバ基板です。LEDの明暗を電流量でコントロールするので、電流リニアリティに優れる安定した制御ができます。 基板には直線状に16個のLEDも搭載しているので、I2Cバスに繋いでコマンドを発行するだけですぐに光ります...

NXP社のステッピングモーターコントローラ－IC「PCA9629APW」を搭載したピッチ変換基板です。 I2Cバス経由で書き込んだレジスタの設定値を元に、ステッピングモーター用のパルスを生成します。 なお本IC は純粋なコントローラーなので、モータードライバは内蔵されていません。モータに合わ...
