PCAL9555APW I2C GPIOエクスパンダ
送料区分: 200
商品コード: SSCI-023528
発売日: 2015-07-15
在庫数: 100+
短いURL: ssci.to/2352
¥880
¥880
-
¥880
Current price
¥880
NXP社のPCAL9555APWを搭載した、16ポートの汎用I/Oを提供する基板モジュールです。接続はI2Cで行います。動作電圧が1.65V～5.5Vと広いため、3.3Vと5.0Vのどちらの回路でも動作します。
◆ 製品仕様
- 動作電圧 1.65V～5.5V
- 16ポート（8ポート×2グループ）の汎用I/Oのコントロールが可能
- 各ポートは独立に入力・出力の設定が可能
- I2C用プルアップ抵抗用のパターンあり（抵抗は未実装）
- I2Cアドレス設定用はんだジャンパ×3あり
- ICからの割り込み出力信号あり
※ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。
◆ I2C アドレスについて
基板裏面にあるA2、A1、A0のジャンパをカットし値を変えることによりI2C アドレスを変更できます。販売時は3つとも ”０”（GND） に接続されているので、アドレスは0x40(0100 000X)となります。
◆ 基板（表）

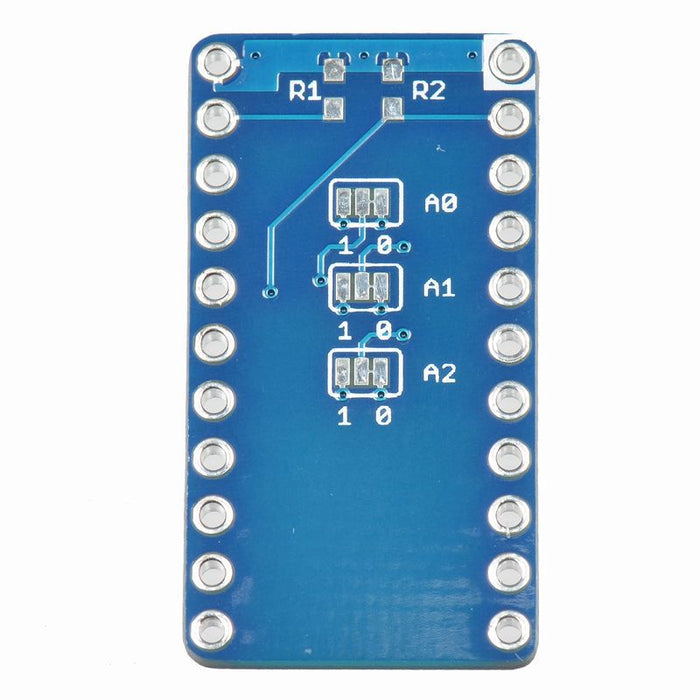

◆ 基板（裏）
◆ 資料
