SFE-SEN-25200
SKU 9953

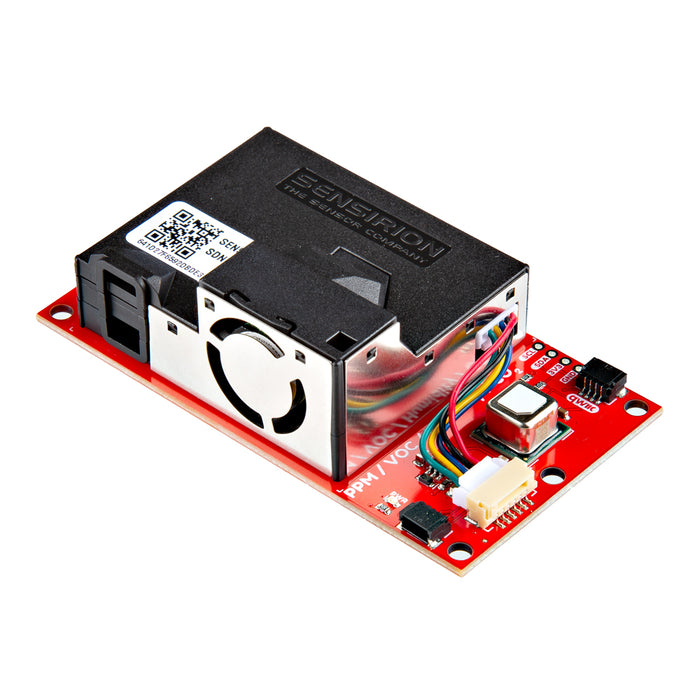

Qwiic - SCD41+SEN55搭載屋内空気質センサ

送料区分: 650

商品コード: SFE-SEN-25200

発売日: 2024-11-14

在庫数: 5

短いURL: ssci.to/9953

¥26,864 （税込）
¥26,864 - ¥26,864
¥26,864

Sensirion社の SCD41とSEN55を搭載した屋内空気質センサです。CO2、VOC（揮発性有機化合物）、粒子状物質（PM1.0/2.5/4/10）、温度、相対湿度が測定可能です。

SCD41は、センサパッケージ内部に狭帯域赤外線とマイクロフォンを組み合わせたSensirion社のPASens光音響測定システムを採用し、濃度 0〜40000 ppmが測定可能で、濃度 400～5000 ppm では ±（40 ppm+濃度の5%）の高精度で検出可能です。さらに、温度湿度CMOSセンサを内蔵することでより精度を高め、周囲圧力の測定も可能です。

SCD41には、自己校正機能が含まれ、7日間の校正期間によりセンシング環境に自動的に適応します。最良の結果を得るために、校正期間が完了するまでの間、最低でも1日1 時間、新鮮な空気での連続測定を行うことを推奨します。また、消費電力を削減して最適化できるワンショット測定も可能です。

SEN55環境センサノードは、Sensirionの独自アルゴリズムにより、各種空気質監視に直接組込めます。センサは、粒子状物質（PM1、PM2.5、PM4、PM10）を濃度0～1,000 µg/m3で、VOCとNOxを0 ～500インデックスで測定します。測定値の取得、モジュールの状態確認、レポートなどには、簡単に理解しやすいI2C上のシリアルデータが利用できる制御レジスタが提供されています。

SEN55、SCD41の面倒な電源要件に対してはDC電圧コンバーターを搭載することで、電源と通信をQwiic一本で簡単に接続することができます。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

  • I2C インターフェース（Qwiic対応）
    • 2x Qwiic コネクタ
    • 2.54 mmピッチPTH ヘッダ
  • AP3012 - 500 mA/29 V 1.5 MHz 昇圧 DC/DC コンバータ
    • SEN55への電源に使用

SCD41

  • I2C アドレス：0x62
  • 電源電圧：2.4 ～ 5.5 V （標準値 3.3 V）
  • 低消費電流：
    • ノーマルモード：最大 205 mA@3.3 V、標準 18 mA@3.3 V
    • 低電力モード：標準 3.5 mA@3.3 V
    • シングルショット：0.5 mA@3.3 V
  • 光音響測定システム
    • Sensirion社 PASens テクノロジー
  • 統合された温度湿度センサ
    • Sensirion社 CMOSens テクノロジー
  • CO2出力範囲： 0～40,000 ppm
  • CO2測定精度： ±（40 ppm + 読取値の5%）
    • 400～5,000 ppmの場合
  • 湿度範囲：0～100%RH
  • 湿度精度：±9%RH（フルレンジ）
  • 温度範囲：-10～60°C
  • 温度精度： ±1.5（フルレンジ）

SEN55

  • I2C アドレス：0x69
  • 電源電圧：4.5 V
  • 平均消費電流：63 mA
  • 最大消費電流：110 mA
  • 粒子状物質
    • 質量濃度精度：±10%
    • 質量濃度範囲：0 - 1000μg/m³
    • 寿命：:> 10 年
    • 粒子状物質範囲：PM1.0、PM2.5、PM4、PM10
  • 温度
    • 標準温度精度：0.45°C
    • 動作温度範囲：-10 ～50°C
    • 応答時間（τ63%）：< 60 s
  • 湿度
    • 標準相対湿度精度：4.5 %RH
    • 動作相対湿度範囲： 0 ～90 %RH
    • 応答時間（τ63%）：20 s
  • VOC
    • センサ出力：0～500 VOC インデックス
    • 測定範囲：0 ～1000 ppm
    • 応答時間（τ63%）：< 10 s
    • 機器ごとのばらつき： ±15% m.v.
    • 検出限界：< 0.05 ppm エタノール同等物 または < 10%濃度設定点のいずれかの大きな数字
    • スイッチオン時間：1 h
    • オンチップ湿度補償

資料

製造元希望小売価格：124.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...

商品コード: SFE-SEN-25200
