SKU 987

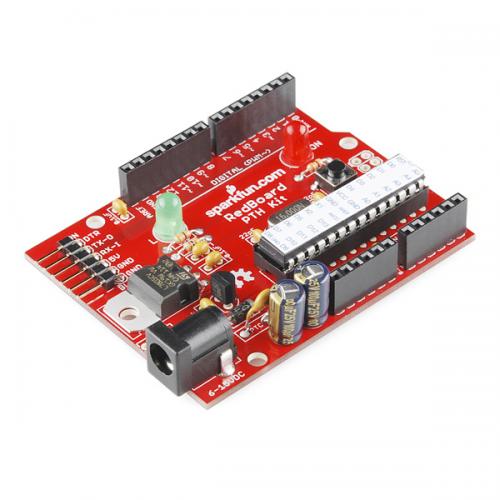

RedBoard - PTH Kit

送料区分: 650

商品コード: SFE-DEV-10908

在庫数: 0

発売日: 2012年6月18日

Sold out
¥3,175
¥3,175 - ¥3,175
Current price ¥3,175

PTH(Plated-through hole)=スルーホール基板に部品をハンダ付けしてArduinoUno互換機をつくるパーツキット。付属するATmega328にはArduinoUnoと同じブートローダが書き込まれているので、組み上げればそのままArduinoとしてお使いいただけます。プログラムの書き込みには、別売のFT232RL搭載小型USB-シリアルアダプタ 5Vが必要です。

初心者でも簡単に組むことができるように、組み立て説明書(英語)が付属します。

●資料
回路図
組み立て説明書

製造元希望小売価格:29.95ドル
製造元の販売ページ:http://www.sparkfun.com/…

内容物

キットの内容:

・1 × Arduino互換のPTHキット基板
・1 × ATMega328 with Optibootブートローダ
・1 × MCP1700 3.3V電圧レギュレータ
・1 × 5mm 緑色LED
・1 × 5mm 赤色LED
・2 × 330Ω 抵抗
・2 × 10kΩ 抵抗
・1 × 16MHz クリスタル
・2 × 22pF セラミックコンデンサ
・5 × 0.1μF セラミック·コンデンサ
・2 × 10μF 電解コンデンサ
・1 × LM7805 5Vレギュレータ
・1 × 1N4001ダイオード
・1 × リセッタブルヒューズ(PTC)
・1 × 28ピンDIPソケット(ATMegaチップ差込用)
・1 × リセット用プッシュボタンスイッチ
・2 × 6ピン ピンソケット
・2 × 8ピン ピンソケット
・1 × 6ピンライトアングルヘッダー(USB-シリアルアダプタ接続用)
・1 × 0.1μF コンデンサ
・1 × DCジャック

基板

外部電源入力端子のパターンが増えました。
