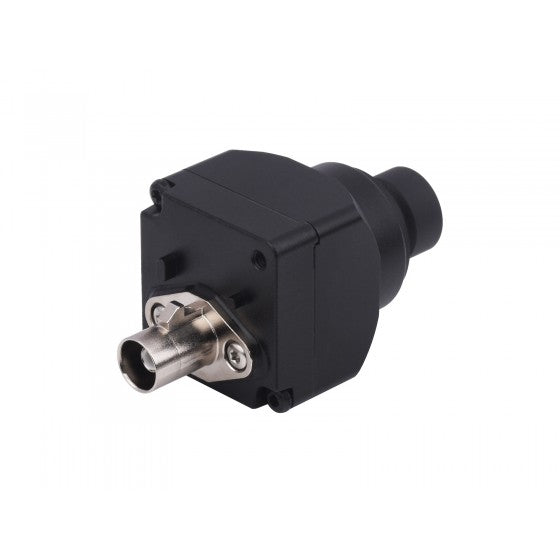

ISX031 GMSLカメラ H100
送料区分: 650
商品コード: WAVESHARE-27603
発売日: 2024-09-30
在庫数: 3
短いURL: ssci.to/9854
本製品は、GMSL アダプタ ボードと連携して動作させる必要がある GMSLカメラです。GMSLは、Maxim Integrated社が開発した車載用途の映像/制御信号に対応するための規格で、Gigabit Multimedia Serial Linkの略称です。
イメージシグナルプロセッサ(ISP)と Maxim GMSL2 シリアライザ(MAX96717F)内蔵のISX031C CMOS イメージセンサを採用したカメラモジュールです。車載グレードの性能に準拠し、アクティブアライメントレンズも搭載されています。
GMSLは、広帯域マルチメディアデータ伝送用に設計された高速シリアル伝送技術で、長距離、低遅延、高抗干渉性、簡単な配線などの利点があります。主に車載用電子機器や産業用アプリケーションで使用され、1本のケーブルで高解像度のビデオ、オーディオ、データ信号を伝送することができます。同軸ケーブルやツイストペアケーブルを使用することで、長距離の信号伝送が可能です。
仕様
項目 | 値 |
---|---|
Model | 2.95 MP ISX031 RGGB |
解像度 | 1920 x 1536 |
CMOSサイズ | 1/2.42インチ |
ピクセルサイズ | 3.0 x 3.0 ㎛ |
視野 | 100°(水平)x 78°(垂直) |
焦点距離 | 3.55 mm |
絞り(F) | 1.6 |
歪曲収差 | -58% |
ISP | 内蔵 |
フレームレート | 30 fps |
HDR(ハイダイナミックレンジ) | 対応 |
LFM(LEDフリッカー軽減) | 対応 |
出力フォーマット | YUV422 @8 bit |
シリアライザ | MAXIM MAX96717F |
コネクタ | GMSL2(Amphenol Fakra Zバックル コネクタ) |
動作電圧 | 9~16 V PoC |
動作電流 | 200 mA@12 V DC |
動作温度 | -20~65℃ |
保護等級 | IP67 |
寸法図
接続例
内容物
- ISX031 GMSLカメラ H100
- 接続ケーブル(Fakra / 2 m)
資料
製造元希望小売価格: 499.99ドル(税別)
