SKU 9842

Adafruit QT Py CH32V203開発ボード

送料区分: 200

商品コード: ADA-5996

発売日: 2024-09-19

在庫数: 9

短いURL: ssci.to/9842

¥1,190 (税込)
¥1,190 - ¥1,190
Current price ¥1,190

RISC-Vベースで8 bitマイコンより安い強力な低価格プロセッサ CH32V203 を搭載した小型開発ボードです。CH32xプロセッサファミリー入門用に最適で、USBを使った電子工作を格安で製作するために必要なものすべてが揃っています。

CH32V203G6 は、最高 144 MHzのクロックの32 bit RISC-V シングルコアプロセッサで、乗算/除算を1サイクルで実行できます。SRAM 10 kB、シングルサイクルフラッシュ 32 kBを内蔵、さらに内蔵フラッシュほど高速ではありませんが外部XIP フラッシュ 224 kBにもプログラム/データを保存できます。また、期待に適うように、ADC、タイマー、USBデバイス、UART、I2C、SPIも備えています。

注意

CH32 シリーズは、 企業主導の強力な開発コミュニティが存在するATmega、ESP32、ATSAMD、STM32、RP2040 ほどサポートされていません。開発元のWCH社 は、 「低価格チップですから...」という会社ですので、コミュニティ主導で開発されているものの、Makefileの作成やgitレポジトリのクローン、設定ファイルの編集などを厭わない人々に使用されています。CircuitPythonやMicropythonでは動作せず、 Arduino サポートも極めて初期段階なので、初心者向きではありません。

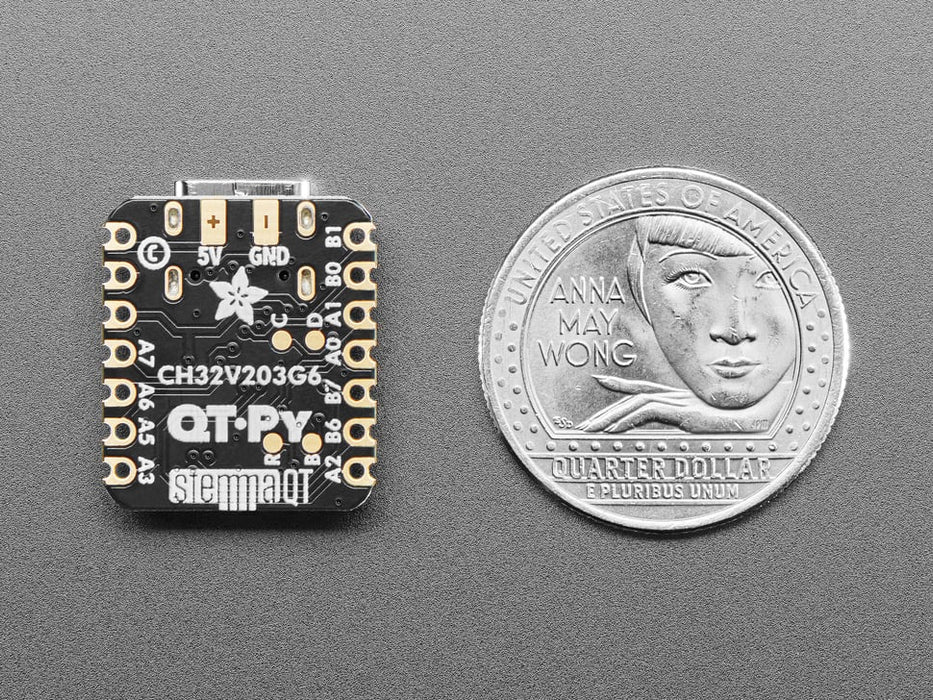

CH32V203で遊べるようにQT Py フォーマットに実装しました。ピン配置や形状はSeeed Xiao互換で、端面スルーホール付きなのでPCB上にフラットにハンダ付け可能です。STEMMA QT センサ/アクセサリと使用でき、チェーン接続が可能なI2CポートのSTEMMA QTコネクタ付属です。RGB NeoPixelとリセットスイッチ、WCH LINKEやSWDプログラマを使わずにUSB経由でコードをアップロードできるブートローダスイッチも搭載されています。

特徴

  • Seeed Xiaoと同一サイズ/同一フォームファクター/同一ピン配置
  • USB Type C コネクタ
  • CH32V203G6 RISC-V マイコン搭載(3.3 V 電源/ロジック、 144 MHzオシレータ内蔵)
  • ネイティブUSB デバイス- TinyUSB 経由でUSB CDC対応、コードアップロード対応)
  • RGB NeoPixel LED内蔵
  • 10 GPIO ピン:
    • 全GPIOピンADC入力対応
    • I2Cポート(STEMMA QT コネクタ付き)
    • ハードウェアUART
    • ハードウェアSPI
  • 3.3 V レギュレータ(最大 600 mA)
  • リセットスイッチと USB ROMブートローダモードに切り替えるブートローダスイッチ
  • SWD データ/クロックパッド (PCB裏面)

ビデオ

資料


製造元希望小売価格:4.95ドル(税別)
製造元の販売ページ:https://www.adafruit.com/product/...

商品コード: ADA-5996
