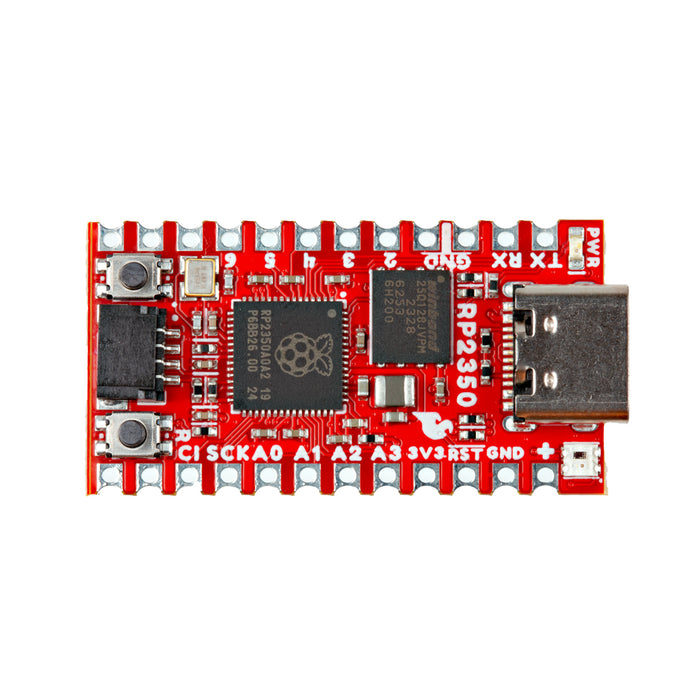

RP2350搭載 SparkFun Pro Micro
送料区分: 200
商品コード: SFE-DEV-24870
発売日: 2024-08-23
在庫数: 4
短いURL: ssci.to/9835
Raspberry Pi財団のマイコンRP2350を搭載した高性能な開発プラットフォームです。SparkFunのコンパクトなPro Microフォームファクターで、USB-C コネクタ、Qwiic コネクタ、 アドレス指定可能なRGB LED WS2812B、Boot/Reset ボタン、リセッタブル PTCヒューズを備えており、端面スルーホールのはんだパッド仕様です。
RP2350 は、Arm Cortex M33 プロセッサのペアとHazard3 RISC-V プロセッサのペアを搭載したユニークなマイクロコントローラで、最高150 MHzのクロックで動作します。なお、RP2350 はクアッドコアマイコンではありません。ブート時に実行するコアペアを選べ、デュアルコアまたはシングルコアで実行できます。 また、10バンクに分割された SRAM 520 KB、2 x UART、2 x SPI、2 x I2C などの多くのペリフェラル、ホスト/デバイス対応USB 1.1 コントローラも備えています。
さらに、16 MB 外部フラッシュおよびRP2350のQSPIコントローラと接続された8 MB PSRAM の二つの拡張メモリを利用できます。 Pico SDKを使ってC/C++と MicroPython 開発環境で動作します。
Qwiicシステムとは
Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ分極化しているため接続を誤ることもありません。
仕様
RP2350 特徴
- デュアルコア Arm Cortex-M33 / Hazard3 RISC-V プロセッサ
- ユーザ選択可能なデュアルコア
- 内蔵 SRAM 520 KB (10 バンク)
- 3.3 V トレラント GPIO
- ペリフェラル
- 2 x UART
- 2 x SPI
- 2 x I2C
- 24 x PWM チャンネル
- 12 x PIO ステートマシン
SparkFun Pro Micro - RP2350 特徴
- RP2350 マイクロコントローラ
- 8 MB PSRAM
- 16 MBフラッシュ
- 電源電圧
- USB: 5 V
- RAW:最大 5.3 V
- Pro Microピン配置
- 2 x UART
- 1 x SPI
- 10 x GPIO (内2ピンはUART1とUART0に使用)
- 4 x アナログ
- USB-Cコネクタ
- USB 1.1 ホスト/デバイス対応
- Qwiicコネクタ
- ボタン
- Reset
- Boot
- LED
- アドレス指定可能な RGB LED WS2812
- 電源LED 赤
- 寸法:33.02 mm x 17.78 mm
資料
- 回路図
- Eagle ファイル
- 寸法図
- 接続ガイド
- MicroPython ファームウェアUF2 (Early Release)
- データーシート(RP2350)
- データーシート(APS6404L PSRAM)
- RP2350 製品概要
- Raspberry Pi RP2350 マイクロコントローラドキュメンテーション
- Qwiic 情報ページ
- GitHubリポジトリ
製造元希望小売価格:14.95ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/...
商品コード: SFE-DEV-24870
