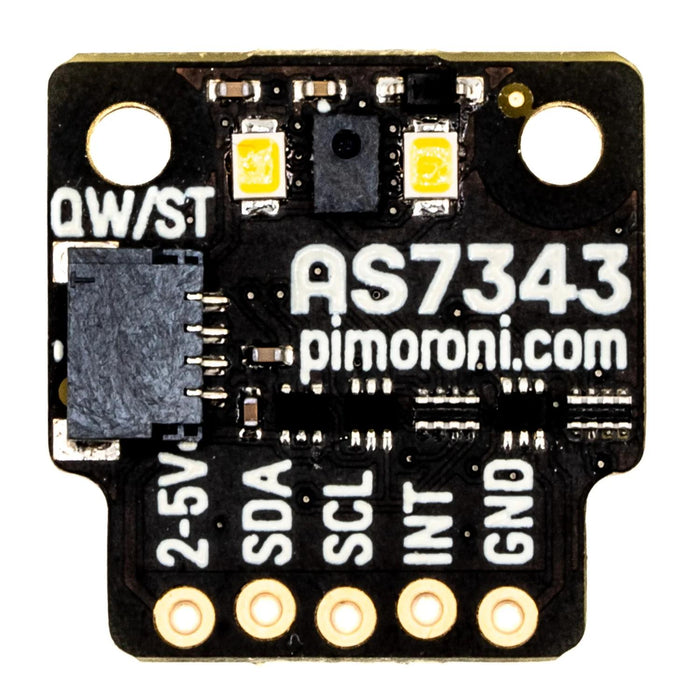

AS7343 14chマルチスペクトラムセンサ基板

波長380～1000 nmの光から14チャンネルのスペクトルを検出する多目的センサです。

AS7343は、14チャンネルの多用途スペクトラムセンサで、カラーマッチング、液体/試薬分析、汎用的なスペクトル再構成など、反射/透過/放射型の測定用に最適化されています。14のスペクトルチャンネルを検出でき、うち12チャンネルは可視（VIS）から近赤外線（NIR）領域で、残りはフィルタのないクリアチャンネルとフリッカ―検出チャンネルです。

この基板はPimoroniのBreakout Gardenシリーズと互換で、Breakout Gardenスロットに挿すだけで使えます。Qwiic /STEMMA QTにも互換で、ケーブルを使用してハンダ付けなしでマイコンと接続できます。

注意

本センサは複雑なので、動作理解にはデータシートおよびドキュメントの調査が必要です。センサから数字を読み取る基本的なサンプルコードは作成されていますが、これをRGB値など、意味あるデータに変換するにはさらに作業が必要です。使い方によっては、センサの校正や拡散層の追加（本基板には搭載されていません）が必要になります。

センサアレイとスペクトル
(出典：AS7352: データシート）

特徴

• AMS AS7343 14チャンネルマルチスペクトラムセンサ
• 14 個のオプティカルチャンネル
  • 12 x 可視光チャンネル（1 x XYZチャンネルと1 x 近赤外チャンネルを含む）
  • 1 x フィルタなしクリアチャンネル
  • 1 x フリッカ検出チェンネル
• 2 x イルミネーション用LED
• I²C インターフェース（アドレス：0x39）
• 3.3/5 V 対応
• Raspberry Pi互換のピン配置（ピン 1、3、5、7、9）
• Breakout Garden コネクタ（逆極性保護対応）
• Qwiic/STEMMA QT コネクタ
• 寸法：19 x 20 x 5 mm

内容物

• AS7343 14チャンネルマルチスペクトラムセンサ基板
• 1x5 ピンヘッダ
• 1x5 直角ピンソケット

資料

• データシート
• ドキュメンテーション
• 回路図
  • Raspberry Pi 用Pythonライブラリ
  • Raspberry Pi Pico 用C++/MicroPythonライブラリ

製造元希望小売価格：20.00 ポンド（税別）
製造元の販売ページ：https://shop.pimoroni.com/...

商品コード: PIMORONI-PIM707
