Raspberry Pi Pico用オシロスコープ基板2 PL2407AFE

送料区分: 200

商品コード: PICOLABO-005

発売日: 2024-08-06

在庫数: 18

短いURL: ssci.to/9827

¥1,780 (税込)
¥1,780 - ¥1,780
Current price ¥1,780

この商品は完全な組立済ではありません。ご自身でピンヘッダ等をはんだ付けする必要があります。
この商品はRaspberry Pi Pico用オシロスコープ基板 PL2302AFEの後継商品となります。


Raspberry Pi Picoをオシロスコープ化するための拡張基板です。Androidアプリ『Scoppy』に対応しており、Raspberry Pi Pico(別売り)を搭載してお手持ちのAndroid端末とUSBケーブルで接続することで、最大2chのオシロスコープを作ることができます。また、Raspberry Pi Pico Wにも対応しており、ワイヤレスオシロスコープとして使うこともできます。一般的なオシロスコープに比べて安価で小型ですので、電子工作の入門用や教育用・持ち歩き用のサブ機などにいかがでしょうか。

特徴(前機種との相違点)

本品は「Raspberry Pi Pico用オシロスコープ基板 PL2302AFE」の改良版であり、機能・性能はほぼ同等ですが、以下のような相違点もあります。

  • 要はんだ付け部品数の削減:12点 → 4点
  • 入力レンジ切換え:スイッチによる手動切換え → アプリによる自動切換え(任意設定も可)
  • パッシブプローブ 取付け性の向上

主な仕様はScoppyの仕様による)

  • チャネル数:最大2 ch(2 chでの使用には「Scoppy」のアプリ課金が必要です)
  • 最大入力電圧範囲:±30 V
  • 入力インピーダンス:1 MΩ / 約25 pF
  • 最大サンプリングレート:2 Msps(1 ch使用時)/1 Msps(2 c同時使用時)
  • ロジアナ機能:8 ch / 25 Msps / 3.3 V-CMOS
  • 対応端末:Android 6.0以上でOTG機能を持つスマートフォン・タブレット等
  • 電源:Android端末からUSBで供給
  • 基板外形:約 88 x 32 mm (挿入部品等含まず)

内容物

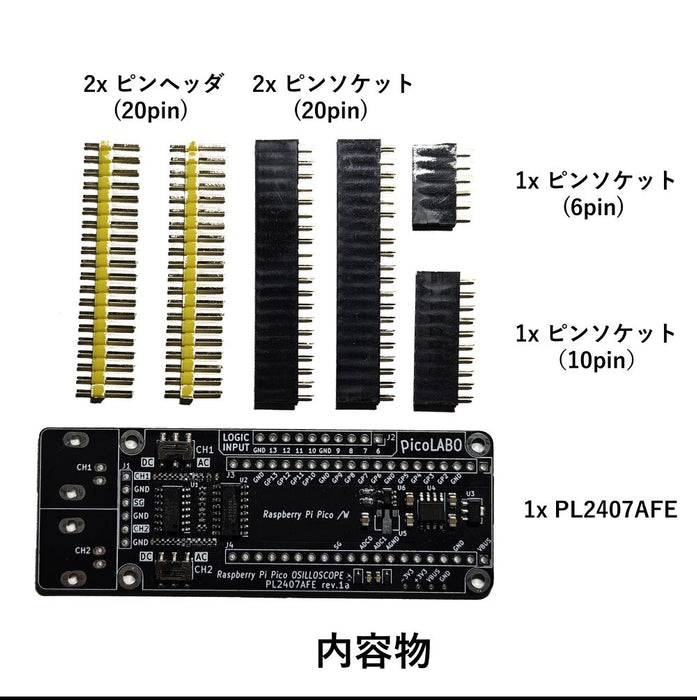

  • 1 x オシロスコープ基板2 PL2407AFE
  • 1 x ピンソケット6ピン
  • 1 x ピンソケット10ピン
  • 2 x ピンソケット 20ピン
  • 2 x ピンヘッダ 20ピン

別途必要なもの

  • Raspberry Pi PicoまたはRaspberry Pi Pico W
  • Android端末 ※OTG機能があり『Scoppy』が動作するもの
  • USBケーブル ※Raspberry Pi Pico側はmicroUSB
  • OTGアダプタ ※必要に応じて
  • プローブ用のジャンパー線 ※必要に応じて

使用例


資料


本商品は、picoLABOさんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。
