SKU 9825

FT2232H搭載USBシリアル変換モジュール

送料区分: 200

商品コード: MAR-ELEC-001

発売日: 2024-09-18

在庫数: 10

短いURL: ssci.to/9825

受託販売商品

¥12,500 (税込)
¥12,500 - ¥12,500
Current price ¥12,500

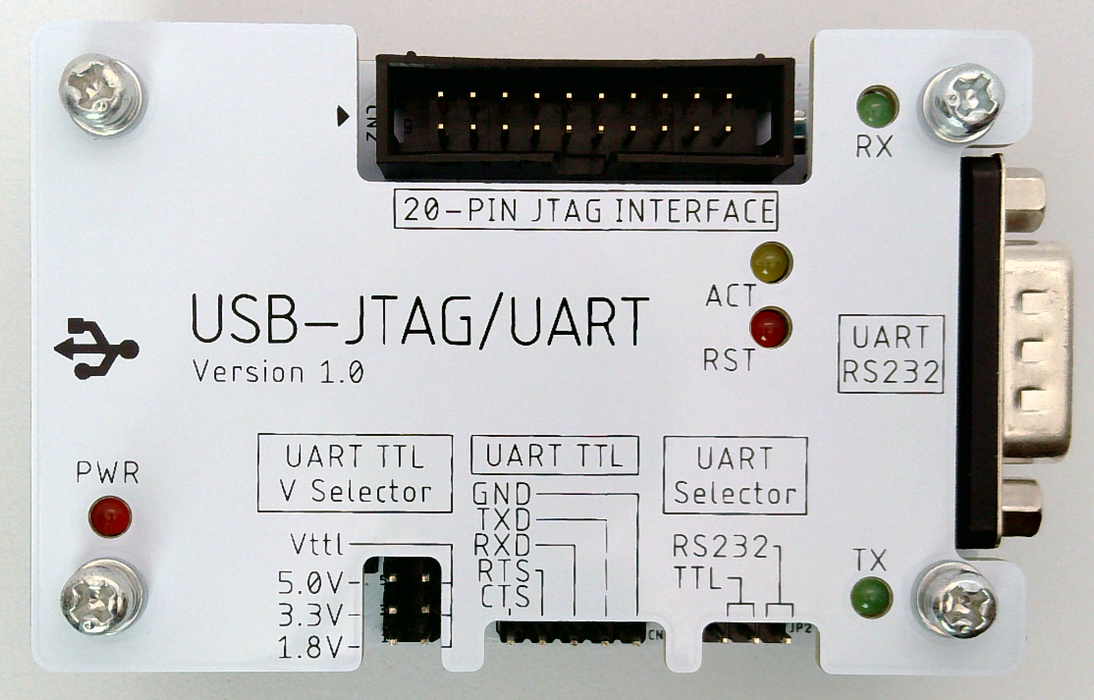

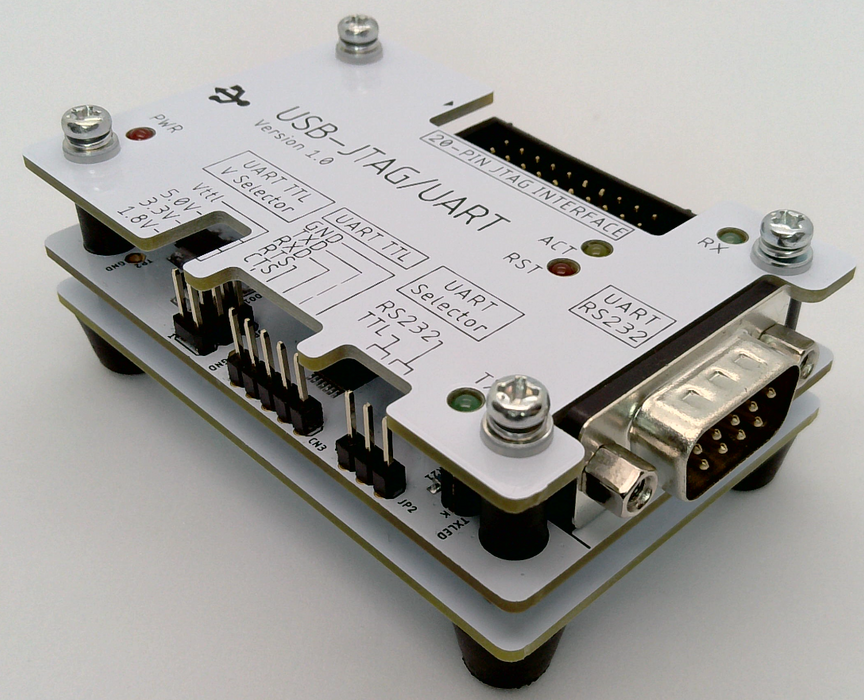

JTAGデバッガとシリアルコンソールが同時に使用可能なFTDI製FT2232H搭載USBシリアル変換モジュールです。
JTAGまたはSWDでターゲットボードと接続してデバッグが可能です。
また、UARTをシリアルコンソールとして使用可能で、1モジュールでシステムのデバッグが完結します。
USB2.0 High Speed 480Mbps対応でバスパワー動作し、USB Type-Cコネクタを採用しています。

特徴

  • FTDI製FT2232H搭載USBシリアル変換モジュール
  • JTAGとUARTが同時に使用可能
  • JTAGのVrefは1.1-5.5Vをサポート
  • SWDアダプタ付属
  • OpenOCDを使用してJTAGデバッガとして使用可能
  • UARTのロジックレベルはTTL(1.1-5.5V)とRS-232をサポート

仕様


  • USB
    • USB2.0 High Speed 480Mbps
    • バスパワー動作
    • Type-Cコネクタ
  • JTAG
    • 2.54mm 20pinコネクタ(CN2)
      • 20-pin ARM Standard JTAG互換
    • Vref電圧
      • 1.1V-5.5Vの範囲でリファレンス電圧を外部から供給可能
  • SWD
    • SWDアダプタを使用してSWDでの接続が可能
    • 3ステートバッファによるSWDIOの双方向制御
    • 1.27mm 10pinコネクタ
      • Cortex Debug (10-pin)互換
    • 2.54mmピンヘッダ
      • SWDIO/SWCLK/nSRSTをサポート
    • Vref電圧
      • 1.1V-5.5Vの範囲でリファレンス電圧を外部から供給可能
  • UART
    • ロジックレベルはTTL(1.1-5.5V)とRS-232を排他利用可能
      • ボード上のピンヘッダ(JP2)で選択
    • TTL
      • 2.54mmピンヘッダ(CN3)
        • TXD/RXD/RTS/CTSをサポート
      • 電圧
        • 1.8V/3.3V/5Vの電圧をボード上で供給可能
        • 1.1-5.5Vの範囲で電圧を外部から供給可能
        • ボード上のピンヘッダで選択(JP1)
    • RS-232
      • D-Sub 9pinコネクタ(CN1)
      • RS-232のラインドライバ・レシーバ搭載
  • 外形寸法
    • W83mm x D50mm x H35mm
    • W83mm x D64mm x H39mm (SWDアダプタ取付時)

内容物

(1) メイン基板 x1
(2) 上面カバー x1
(3) 底面カバー x1
(4) SWDアダプタ x1
(5) 樹脂スペーサー(M3*5mm) x4
(6) 樹脂スペーサー(M3*10mm) x4
(7) ワッシャ付きネジ(M3*30mm) x4
(8) ナット(M3) x4
(9) ゴム足 x4
(10) ジャンパソケット x2

資料


こちらの商品は、Mar Electronicaさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
