SKU 9805

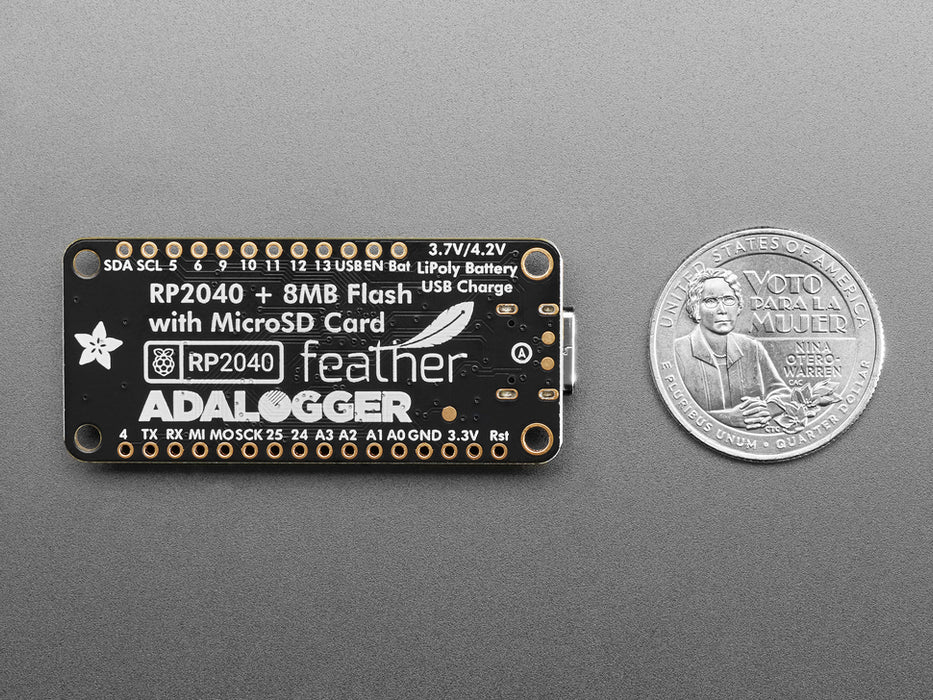

Adafruit Feather RP2040 Adalogger

送料区分: 200

商品コード: ADA-5980

発売日: 2024-08-22

在庫数: 6

短いURL: ssci.to/9805

¥3,082 (税込)
¥3,082 - ¥3,082
Current price ¥3,082

RP2040が搭載されたFeatherファミリーのデータロガーです。USB、バッテリー充電回路、マイクロSDカードソケット、STEMMA QT/Qwiicコネクタ、NeoPixel LED、8 MBのQSPIフラッシュなどが搭載されています。

仕様

  • RP2040
    • 32 bit デュアルコアCortex M0+
    • クロック周波数 約133 MHz
    • ロジック/電源 3.3 V
    • 264 KB RAM
  • 8 MB QSPIフラッシュ(ファイルおよび CircuitPython/MicroPython コード格納用)
  • 21 x GPIO ピン
    • 4 x 12 bit ADC
    • 2 x I2C
    • 2 x SPI
    • 2 x UART
    • 16 x PWM出力
  • LiPo充電回路(充電電流 約200 mA、充電状態表示LED付き)
  • 赤色LED (GPIO13)
  • NeoPixel(GPIO17)
  • MicroSD カードソケット
    • SPIポート(GPIO18/19/20)
    • カード選択(GPIO23)
    • カード検出(GPIO15)
    • DAT1/DAT2 (GPIO21/22)
  • STEMMA QT コネクタ(ハンダ付け不要でQwiic/STEMMA QT /Grove I2Cデバイスに接続)
  • リセット/ブートローダボタン
  • USB Type-C コネクタ(内蔵ROM USBブートローダとシリアルポートデバッグ)
  • 3.3 V 電源/イネーブルピン
  • 取り付け穴四つ
  • 12 MHz 水晶発振子
  • 3.3 V/500 mA レギュレータ
  • 寸法:50.8 x 22.8 x 7 mm(ヘッダ未装着時)
  • 重量:6.3 g

注意

  • MicroSD カードのDAT1/DAT2は、ピン接続されていますが、Arduino/CircuitPythonライブラリでは4 bit SDIOアクセスには対応していません。
  • ピンヘッダ取付にはハンダ付けが必要です。
  • LiPoバッテリ、マイクロSDカード、USBケーブルは別売です。

ピン配置

回路図

パターン

資料


製造元希望小売価格:14.95ドル(税別)
製造元の販売ページ:https://www.adafruit.com/product/...

商品コード: ADA-5980
