SKU 9803

JST SH型 3ピンコネクタ付きジャンパケーブル(メス)100 mm

送料区分: 200

商品コード: ADA-5765

発売日: 2024-08-19

在庫数: 17

短いURL: ssci.to/9803

¥360 (税込)
¥360 - ¥360
Current price ¥360

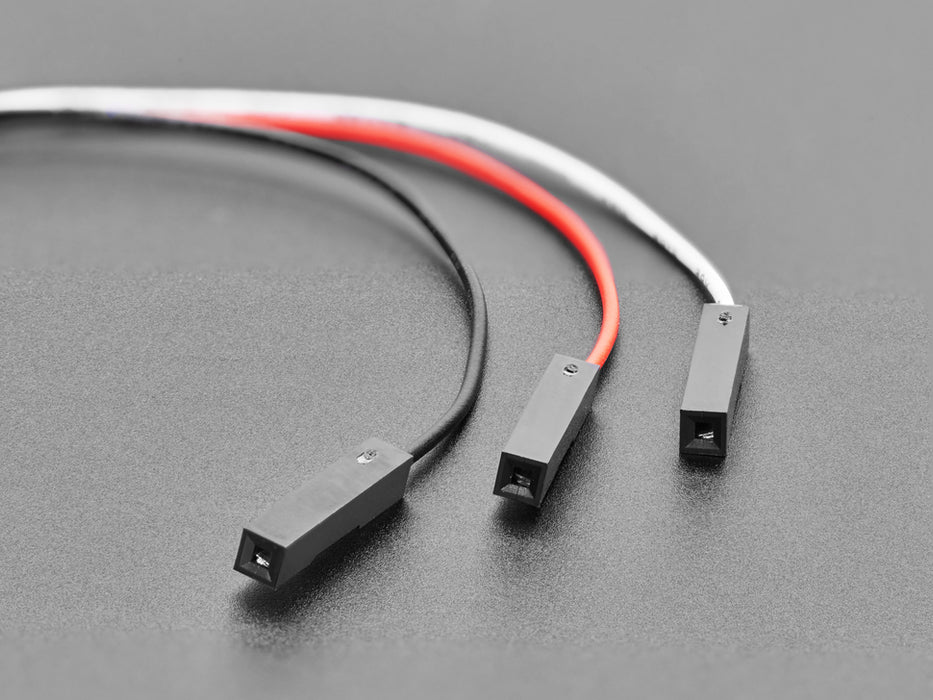

1mmピッチ3ピンのJST SHコネクタをピンソケット3本に変換するケーブルです。

Pico WHのデバッグポートやPi デバッグプローブの二つのポートなど、JST-SH互換3ピンコネクターを持つものに接続できます。

また、小型NeoPixelモジュール JST SHコネクタ付きのコネクタにそのまま挿して使用できます。

Adafruit社の2 mmピッチのSTEMMAケーブルと似ていますが、色は対応していません。デバッググローブのポートに使用する場合は、ケーブルの色は以下のように接続します。

  • 白:SWCLKまたはUART TX
  • 赤:グラウンド
  • 黒:SWDIOまたはUART RX

コネクタについての詳細は、日本圧着端子製造株式会社のSHコネクタを参照してください。

仕様

  • 全長:100 mm
    ※ 製品により多少の誤差があります。
  • ピッチ:1 mm

資料


製造元希望小売価格:1.5ドル(税別)
製造元の販売ページ:https://www.adafruit.com/...

商品コード: ADA-5765
