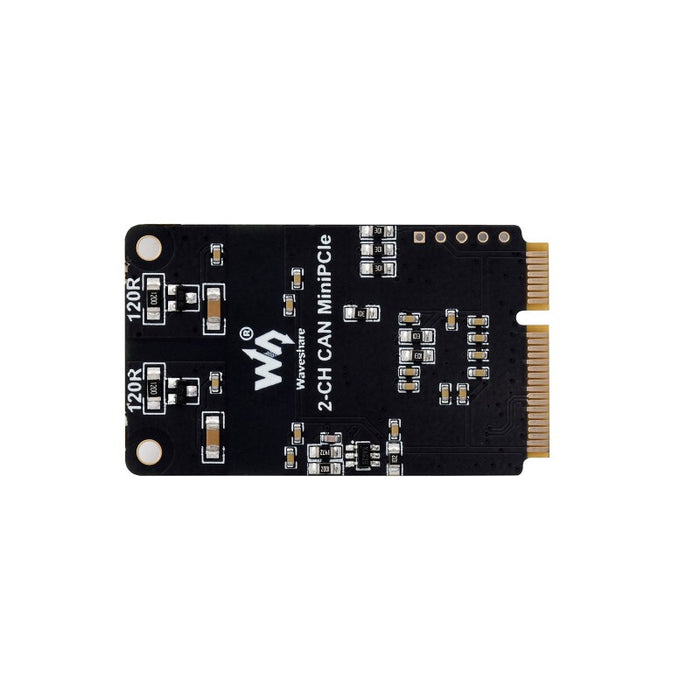

Waveshare 2ch CAN MiniPCIe(USB - MiniPCIe変換アダプタ付き)
送料区分: 650
商品コード: WAVESHARE-27377
発売日: 2024-07-25
在庫数: 19
短いURL: ssci.to/9782
¥13,827
(税込)
¥13,827
-
¥13,827
Current price
¥13,827
パソコンや産業コンピュータのMiniPCIeスロットに拡張できる標準MiniPCIeカードサイズの2チャンネル絶縁型CANインターフェースカードです。
WindowsとLinuxに対応、ドライバ、CANTool関連ソフトウェア、開発サンプル、チュートリアルが付属します。

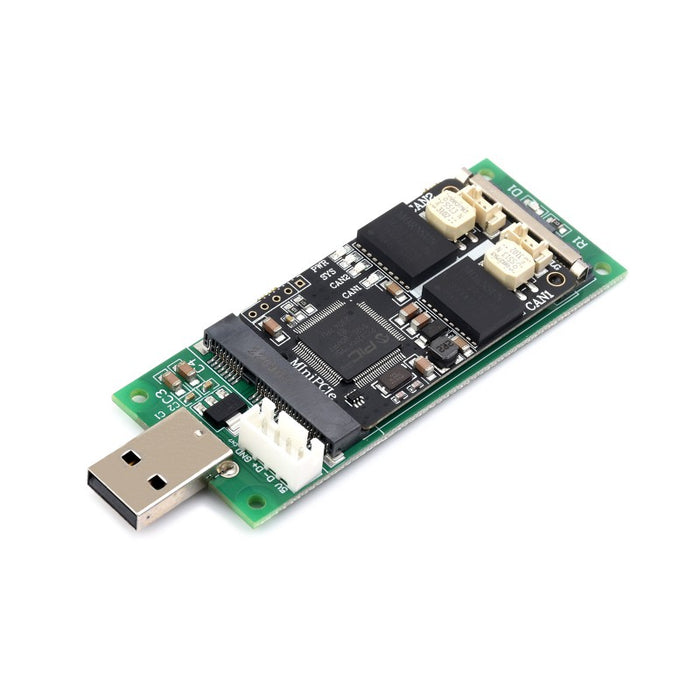

USB-MiniPCIe 変換アダプタが付属し、USB経由でCANバスネットワークのトランシーバ制御とデータ分析/収集/監視が行えます。
仕様
製品タイプ | MiniPCIe CAN インターフェース | |
MiniPCIeインターフェース | 動作電圧 | 3.3 V |
対応スロット | 標準MiniPCIeスロット | |
通信方法 | MiniPCIe インターフェースのUSB 2.0ピン | |
CAN インターフェース | CAN チャンネル | デュアルチャンネル:CAN1/CAN2 独立動作(絶縁型) |
コネクタ | 1.25 mm標準ピッチ | |
終端抵抗 | チャンネル毎に120 Ω終端抵抗 | |
ボーレート | 10 Kbps~1 Mbps(ツールで設定可) | |
対応プロトコル | CAN2.0A/CAN2.0B プロトコル(ISO/DIS11898-1/2 準拠) | |
ハードウェアサポート | 高速CAN | |
転送速度 | 最大毎秒8500 フレーム(チャンネル毎の送受信フレーム数) | |
送信バッファ | チャンネル毎に受信バッファ 2000フレーム、送信バッファ1000フレーム(送信失敗時に自動再送信) | |
インジケータ | PWR | 電源状態 |
SYS | システム状態(通常オフ、バスエラー時にオン) | |
CAN1 | CAN1 チャンネル(データ送受信時に点滅) | |
CAN2 | CAN2 チャンネル(データ送受信時に点滅) | |
対応システム | Windows | Windows XP/7/8/10/11 (32/64 ビット) |
Linux | Raspberry Pi OS、Ubuntu (Jetson Nano)、VMware virtual PC など | |
動作温度 | -40~85℃ | |
寸法 | 51×30 mm |
インターフェース
MiniPCIe インターフェースピン
外形寸法
内容物
- 1 x USB - MiniPCIeアダプターボード
- 1 x 2-CH CAN MiniPCIe
- 1 x USB 4ピンケーブル
- 2 x CAN 3ピンケーブル
