SKU 9778

Waveshare TTL - RS485変換モジュール

送料区分: 200

商品コード: WAVESHARE-27479

発売日: 2024-08-01

在庫数: 22

短いURL: ssci.to/9778

¥1,265 (税込)
¥1,265 - ¥1,265
Current price ¥1,265

TTL信号から差動RS485信号への変換を行う基板です。半二重通信方式で、耐雷および耐サージ、マルチ絶縁保護を搭載しています。

特徴

  • 3.3 ~5 VのTTL信号レベルに対応し、電源インターフェースの過電圧を保護
  • 一体型絶縁電源により、安定した絶縁電圧を提供、絶縁端子用の電源が不要
  • ユニボディ・デジタルアイソレーション搭載により、信号絶縁、高い信頼性、強力な干渉防止、低消費電力を実現
  • TVS(過渡電圧サプレッサ)による高い耐雷性と耐電防止
  • 自己回復ヒューズと保護ダイオードにより、電流/電圧の安定した出力を確保、過電流/過電圧保護を提供し、耐衝撃性能を向上
  • RS485出力端子120Ω抵抗器が、ハンダ付けを介して有効

仕様

  • 絶縁方式:ガルバニック絶縁
  • 電圧:3.3 ~5 V
  • デバイスポート:TTL / RS485規格
    • TTL
      • 伝送距離:10 m未満
      • 伝送モード:ポイントツーポイント
    • RS485
      • 終端抵抗器:120 Ω、ハンダ付けを介して有効
      • 伝送距離:約1.2 km
      • 伝送モード:ポイントツーマルチポイント(最大32 ノード、16 ノード以上の場合はリピーターの使用を推奨)
  • 寸法:42.8 x 15.2 x 4.75 mm
  • 重量:3 g

寸法

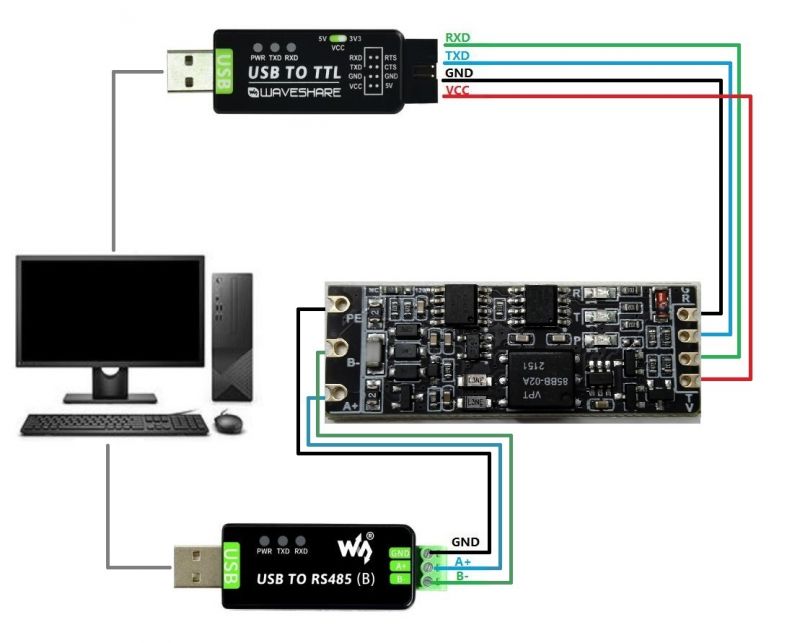

インタフェース

ピン名(左端)  ピン概要 ピン名(右端) ピン概要
PE RS485 信号グランド    GND(上から1番目)  グランド / TTL 信号グランド
B- RS485 差動信号 B- RXD(上から2番目) TTL 受信データピン
A+ RS485 差動信号 A+ TXD(上から3番目) TTL 送信データピン
VCC(上から4番目) 電源入力 DC 3.3 V~5 V 電源供給


資料


製造元希望小売価格:6.99ドル(税別)
製造元の販売ページ:https://www.waveshare.com/...
