WIZnet SURF5
送料区分: 200
商品コード: WIZNET-SURF5
発売日: 2024-07-11
在庫数: 13
短いURL: ssci.to/9754
¥2,453
(税込)
¥2,453
-
¥2,453
Current price
¥2,453
WIZnetのマイクロコントローラW7500評価基板です。同社のPoEモジュールを挿せばPoE(Power over Ethernet)で動作します。
特徴
- Ethernet 接続用の RJ45 コネクタが組み込まれているので、ネットワーク システムや PoE モジュールとの統合が容易
- UART - USBインターフェイスが組み込まれているので、ボードのプログラミングと接続デバイスとの通信プロセスが簡単

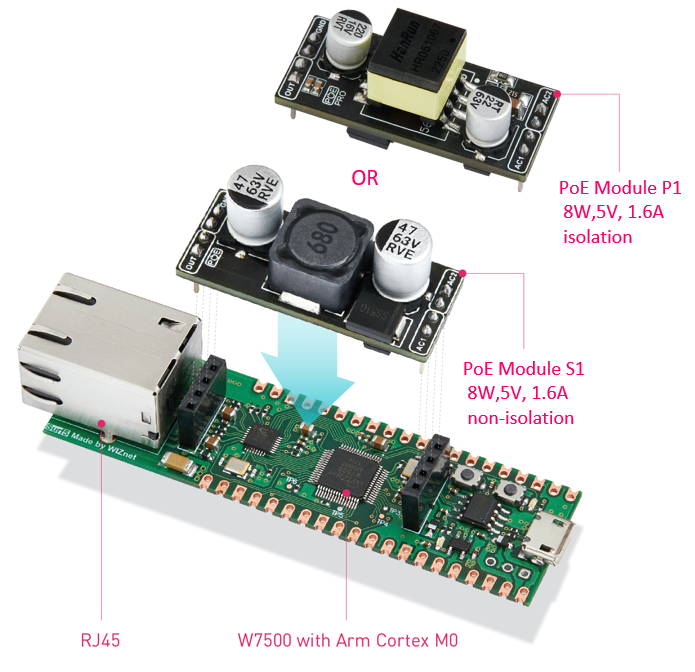

※ WIZPoE-P1(絶縁型)/WIZPoE-S1(非絶縁型)との接続
仕様
W7500 マイクロコントローラ
- ARM cortex M0
- 最大周波数 : 48 MHz
- 8 ソケット
- ソケット用SRAM : 32 KB
- 記憶装置
- フラッシュ: 128 KB
- メモリ: 16 KB
- ブートコード用ROM : 6 KB
- クロック、リセット、電源管理
- POR(パワーオンリセット)
- 内部電圧レギュレータ : 3.3 ~ 1.5 V
- 8 ~ 24 MHz外部水晶発振器
- 内部8 MHz RC発振器
- CPUクロック用PLL
- ADC: 12 bit、8 チャンネル、1 Msps(2 チャンネル以上同時使用は不可)
- DMA
- 6 チャンネルDMAコントローラ
- サポートされている周辺機器: UART、SPI
- GPIO
- 34 x I/Oピン(2 x 15 I/O、1 x 4 I/O)
- タイマー/PWM
- 1 x ウォッチドッグ (32 bit ダウン カウンター)
- 4 x タイマー (32 bitまたは 16 bitのダウン カウンター)
- 8 x PWM (クロック回路およびプリスケーラを備えた 32 bitカウンタ/タイマ)
- 通信インタフェース
- 3 x UART (FIFO とフロー制御を備えた2個のUART、1個のシンプルなUART)
- 2 x SPI
- 暗号化
- 1 x RNG(乱数発生器) : 32 bit乱数
- RJ45内蔵
- LDO内蔵
- UART-USB内蔵
入出力ピン
I/O | ピン名 | 説明 |
---|---|---|
O | PC_15 | ユーザーLEDに接続 |
O | PC_10 | UART2_TXがUSB-シリアル変換ICに接続 |
I | PC_11 | UART2_RXがUSB-シリアル変換ICに接続 |
O | PA_03 | SWCLKがJ3に接続 |
IO | PA_04 | SWDIOがJ3に接続 |
40ピンインタフェース
ピン番号 | ピン名 | 説明 |
---|---|---|
40 | VBUS | マイクロ USB 入力電圧、マイクロ USB ポート ピン 1 に接続されます。公称 5 V。 |
39 | VSYS | メイン システム入力電圧は、許容範囲 4.3 ~ 5.5 V で変化し、LDOによって 3.3 V を生成するために使用されます。 |
37 | 3V3_EN | LDO 有効ピンに接続します。3.3 V を無効にするには (これにより Surf 5 の電源も切断されます)、このピンをローに短絡します。 |
36 | 3V3 | LDO によって生成される、W7500およびIP101GRIへのメイン 3.3 V電源。 |
30 | RUN | リセット ピン。W7500をリセットするには、このピンをローにショートします。 |
動作条件
項目 | 説明 |
---|---|
最大動作温度 | 70℃(自己発熱を含む) |
最小動作温度 | -20℃ |
VBUS | DC 5 V (+/- 10%) |
最小VSYS | DC 4.3 V |
最大VSYS | DC 5.5 V |
消費電力
指標 | 電流 (A) | 電圧 (V) |
---|---|---|
平均 | 0.059 | 5V (VBUS) |
最小 | 0.057 | 5V (VBUS) |
最大 | 0.061 | 5V (VBUS) |
寸法
ピン配置
資料
- ドキュメント
- スタートガイド
- W7500データシート
- 回路図
製造元希望小売価格:8.5 ドル(税別)
製造元の販売ページ:https://eshop.wiznet.io/...
商品コード: WIZNET-SURF5
