Adafruit USB Type-Cプラグ ピッチ変換基版

送料区分: 200

商品コード: ADA-5978

発売日: 2024-08-22

在庫数: 9

短いURL: ssci.to/9739

¥601 (税込)
¥601 - ¥601
Current price ¥601

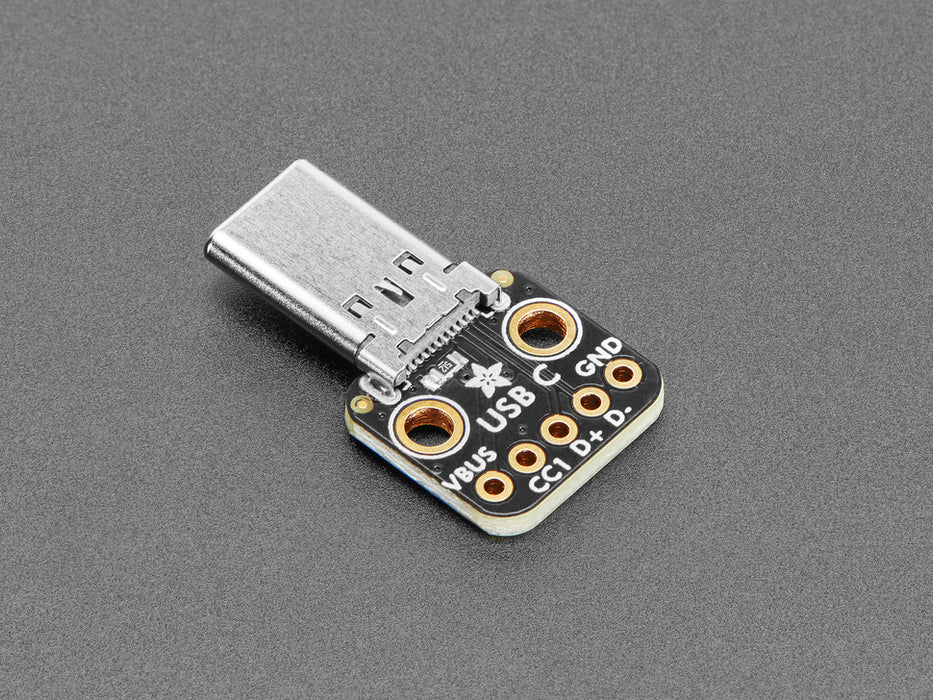

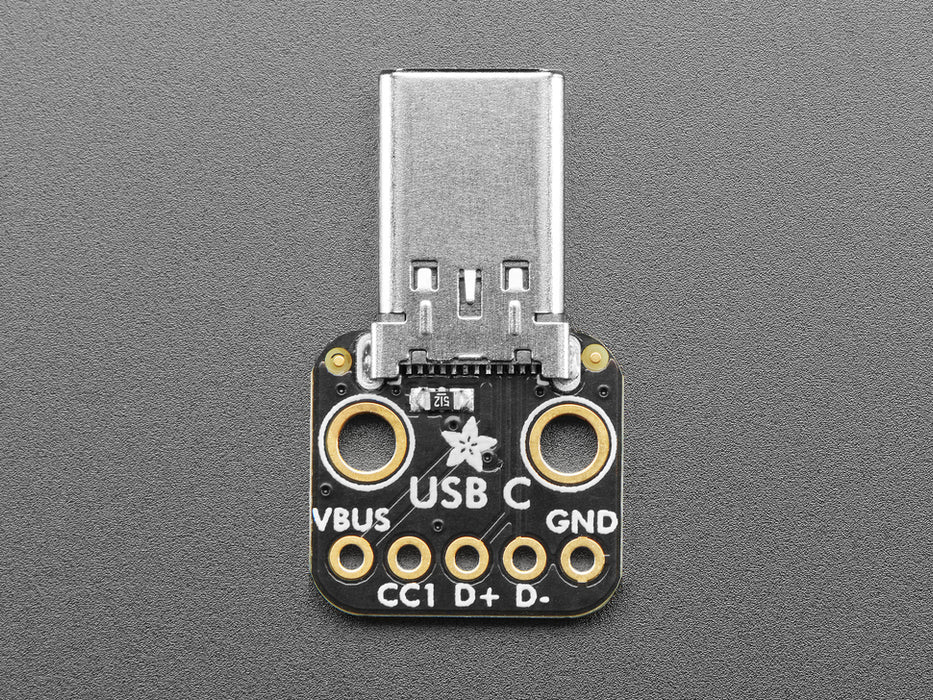

USB Type-Cの電源ライン(VBUS/GND)、通信ライン(D+/D-/CCピン)を2.54 mmピッチに変換するボードです。USB Type-C の端子は、オス側になっています。

本製品は必要な基本機能に加え、5 Vの電力が確実に供給できるように抵抗を備えています。Type-Aほどの強度はありませんが、スルーホールでの固定は、かなり機械的に安定しているので、この形状のプラグを採用しています。

USB Type-CのCC1ピンには5.1 K抵抗が搭載され、電源に接続されると、アップストリームポートは5 Vで最大1.5 Aの電流を供給します。アップストリームがどれだけ電流を供給できるかは、接続先次第です。

USB Type-Cソケットと違って、このプラグは意図的にD+/D-/CCピンのセットの両方を使用することができないようになっています。これはケーブルが差し込まれている方向をホストが判断するためです。よって、基板のパッドに接続する場合、「A」側になります。反対側のソケットは、データラインを結びつける必要があります。

仕様

  • 寸法:24.1 x 14.3 x 3.1 mm
  • 重量:1.1 g

資料


製造元希望小売価格:2.50ドル
製造元の販売ページ:https://www.adafruit.com...
