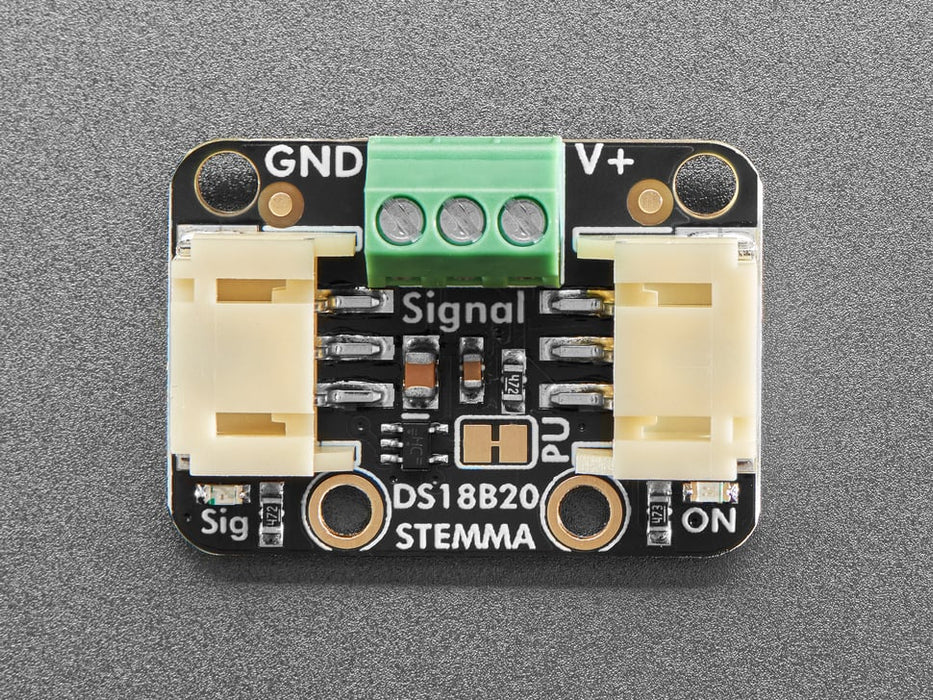

DS18B20デイジーチェーン接続用モジュール

DS18B20を使った温度センサをデイジーチェーン接続するためのブレークアウト基板です。また4.7 kΩの信号プルアップ、データ転送が行われていることを確認できる信号モニター用赤色LEDも搭載されています。これらはパターンカットで無効にできます。

※ デイジーチェーン接続に便利なJST-PH 3ピンコネクタ付きケーブル 100 mmも発売しています。

特徴

• シンプルな1-Wireインターフェースの温度センサICであるDS18B20のデイジーチェーン接続用
  • 1-Wireインターフェース
  • 9～12 bit（設定可能）で温度を読み取ることが出来ます。
    • ユニークなシリアル番号がついており、同一の1-Wireバスに複数個存在できます
• 二つの3ピンJST互換コネクタにより多数のDS18B20（またはDS18B20搭載温度プローブ）を容易にデイジーチェーン接続できます
• DS18B20とはスクリューターミナルで接続
  • 小信号トランジスタ状のパッケージ（TO-92）に入ったDS18B20のほか、温度プローブ状のDS18B20も使えます
• 4.7 kΩの信号プルアップ（パターンカットで無効になります）
• DS18B20の1-Wire信号に影響を与えないバッファ付の信号モニター用LED（パターンカットで無効になります）
• コンパクトサイズ

仕様

• DS18B20接続用端子：3ピン スクリューターミナル
• デイジーチェーン接続用端子：2 x JST-PHタイプ3ピンコネクタ
• ジャンパ
  • SJ1：信号モニター用LED（無効にする場合パターンカット）
  • SJ2：信号プルアップ（無効にする場合パターンカット）
• 外形寸法：25.4 x 17.8 mm

内容物

• 1 x Adafruit DS18B20デイジーチェーン接続用ブレークアウト基板

※ DS18B20やDS18B20搭載温度プローブは商品に含まれません

資料

• ドキュメント
  • DS18B20データシート
  • CircuitPythonでの動作例
  • Arduino言語での動作例
  • 基板外形図
  • 回路図、など

製造元希望小売価格：4.50ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...

商品コード: ADA-5971
