SKU 9707

40Bit GPIO Expander基板

送料区分: 200

商品コード: CRESCENT-039

発売日: 2024-06-14

在庫数: 7

短いURL: ssci.to/9707

¥3,200 (税込)
¥3,200 - ¥3,200
Current price ¥3,200

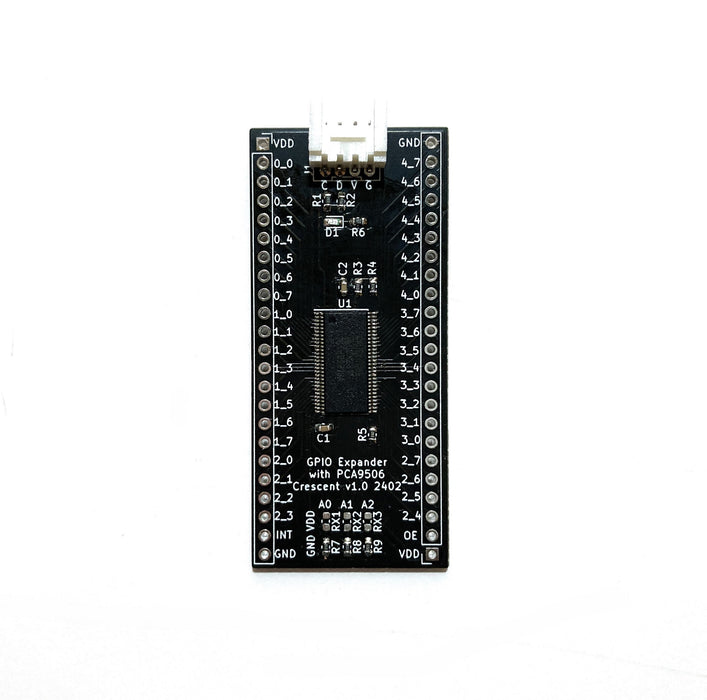

本基板はNXP PCA9506DGGを搭載した40ポートのIO拡張基板です。
各GPIOはソースで最⼤10mA、シンクで最⼤15mA流すことが可能です。
LED等を直接駆動させることが可能です。
操作パネル等のGPIOに最適です。

特徴

  • 40ポートのIO拡張基板
  • アドレス変更で同⼀のI2Cバスで最⼤8つ、合計320ポートのIOに拡張することが可能
  • ソース最⼤10mA、シンク最⼤15mA

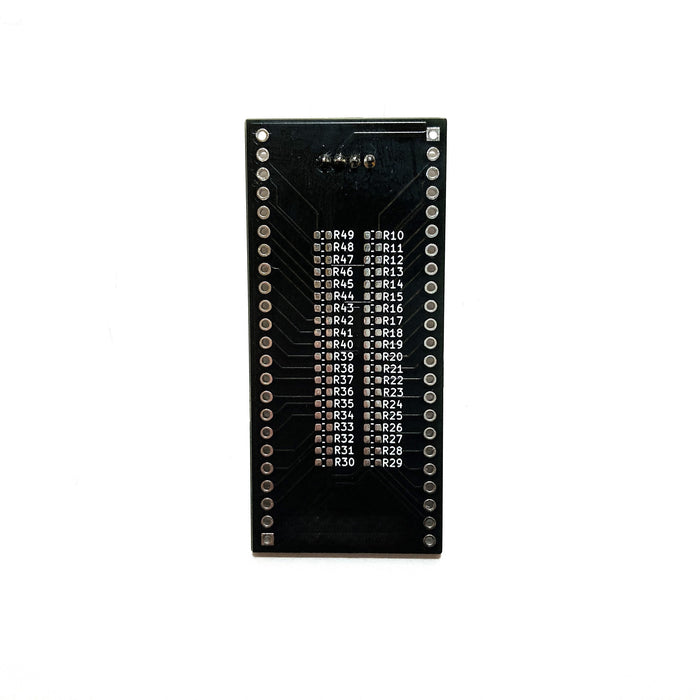

  • 本基板の裏面に40ポート分のプルアップ抵抗実装パターンがあります
  • RESETピンを除く、全GPIO、INT、OEピンにアクセス可能
  • I2CポートにはGrove互換コネクタを採用しています

仕様

  • 電源電圧範囲:5V/3.3V
  • ドライブ能力:ソース最⼤10mA、シンク最⼤15mA
  • I2Cアドレス(デフォルト):0x20(7bit表記)
  • サイズ
    • 約27mm x約60mm(コネクタ含めず)
    • 約27mm x約63mm(コネクタ含め)

使用例

Arduinoのサンプルプログラムを用意しています

内容物

  • 1 x 40Bit GPIO Expander基板
    ピンヘッダ、Groveケーブル等は付属しません

資料


こちらの商品は、Crescentさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: CRESCENT-039
