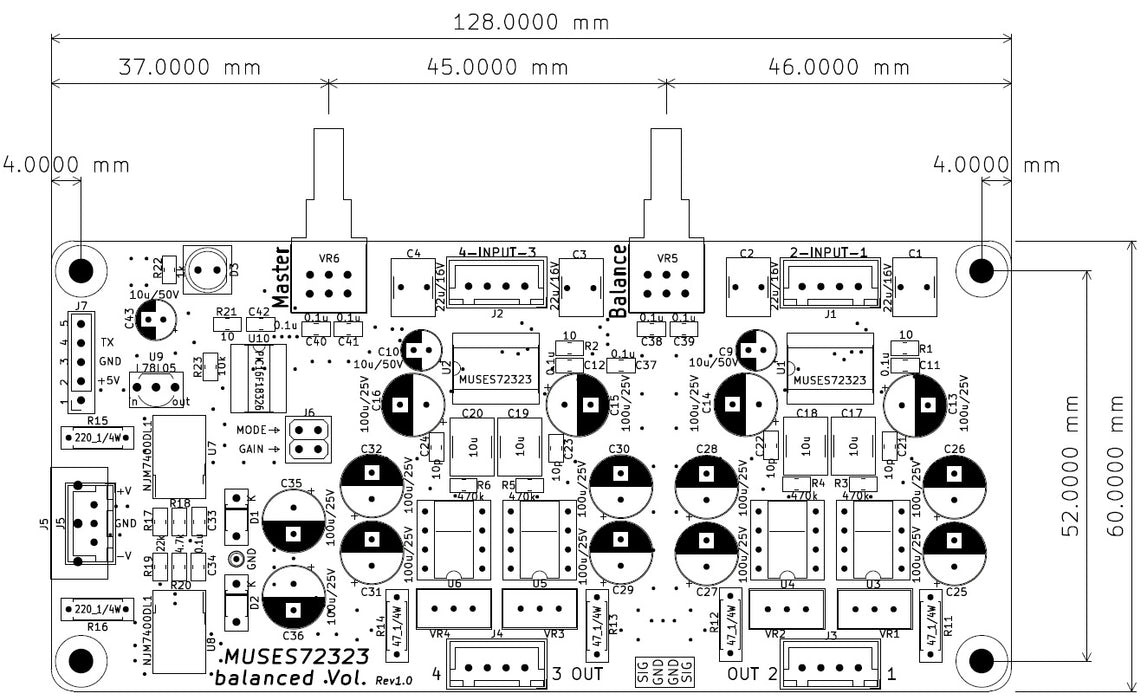

MUSES72323 バランスボリューム基板

日清紡マイクロデバイスが誇る高音質ボリュームMUSES72323を2個使用したバランスボ型リューム基板です。
抵抗やコンデンサ、オペアンプなど別途部品を購入してご自身で半田付けして組み立てる基板です。

特徴

• バランス型ボリューム/2WAYマルチアンプ　モード切替え
• オーディオ用シャントレギュレータ（NJM7400）
• Aカーブボリュームと同等の操作感
• オペアンプ部バイパスも可

仕様

• ATT範囲： -100dB～0dB -75dB以上で0.5dBステップ
• OPAMP部ゲイン：0dB、+9dBから選択
• ステータス・インジケータLED
• 最大入力信号電圧：9Vrms
• 最大出力信号電圧：9Vrms
• 電源電圧：±8.5V～±24V

内容物

• 基板1枚 4ch分
• コントロールマイコン
  ※基板単体とマイコンのみの販売です。部品は別途ご用意いただく必要があります。

資料

• サポートページ

こちらの商品は、Takazineさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: TAKAZINE-037
