SKU 9631

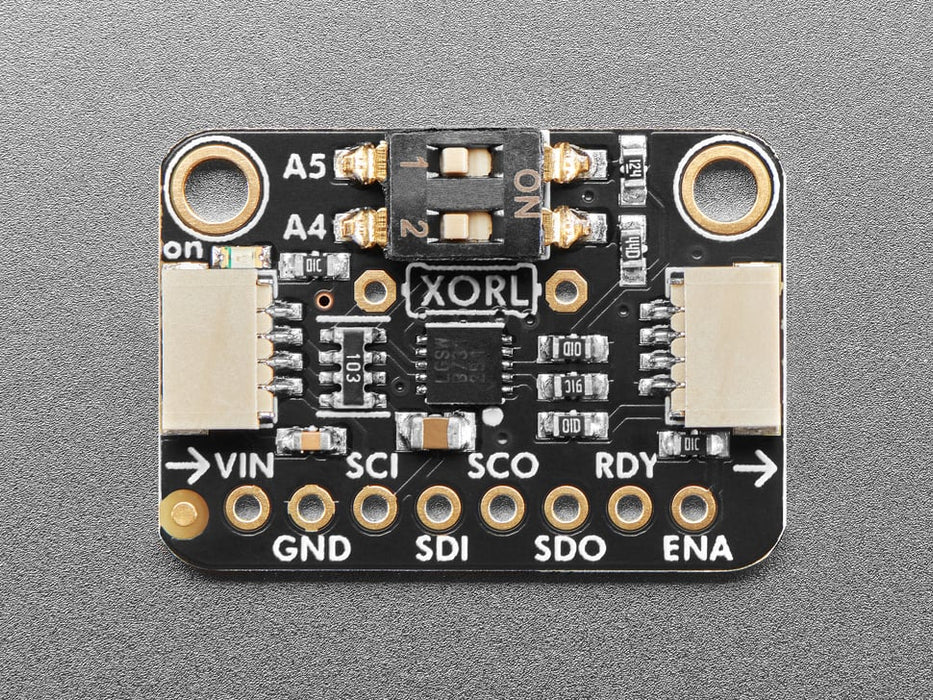

STEMMA QT/Qwiic互換 LTC4316 I2Cアドレストランスレーター

送料区分: 200

商品コード: ADA-5914

発売日: 2024-05-09

在庫数: 7

短いURL: ssci.to/9631

¥1,844 (税込)
¥1,844 - ¥1,844
Current price ¥1,844

STEMMA QT / Qwiicコネクタを搭載したI2Cアドレストランスレーターです。I2CデバイスのアドレスをXOR演算後のものに変換します。二つのDIPスイッチで変換のしかたを4通りに設定でき、I2Cデバイスのアドレス重複の問題の多くを解決できます。

注意

  • クロックストレッチを使うI2Cデバイスには対応していません。

使用例

特徴

  • 二つのSTEMMA QT / Qwiicコネクタを持ちマイコンとデバイスの中間に挿入するだけでI2Cアドレス重複を解決できます
  • DIPスイッチで変換のしかたを4通りに設定できます
    • 基板上のXORL端子へ抵抗器を接続することで変換のしかたを更に増やすことができます
  • 最大400 kHzの高速モードに対応
  • 7-bitアドレスに対応(10-bitアドレスはサポートしていません)

仕様

  • 電源電圧:3 ~5 V
  • 変換IC:LTC4316
  • 外形寸法:25.2 x 17.7 x 5.8 mm
  • 重量:1.9 g

内容物

  • 1 x STEMMA QT / Qwiic互換 LTC4316 I2Cアドレストランスレーター 本体
  • 1 x ピンヘッダ

QTケーブルは付属しません

資料


製造元希望小売価格:8.95ドル(税別)
製造元の販売ページ:https://www.adafruit.com/...

商品コード: ADA-5914
