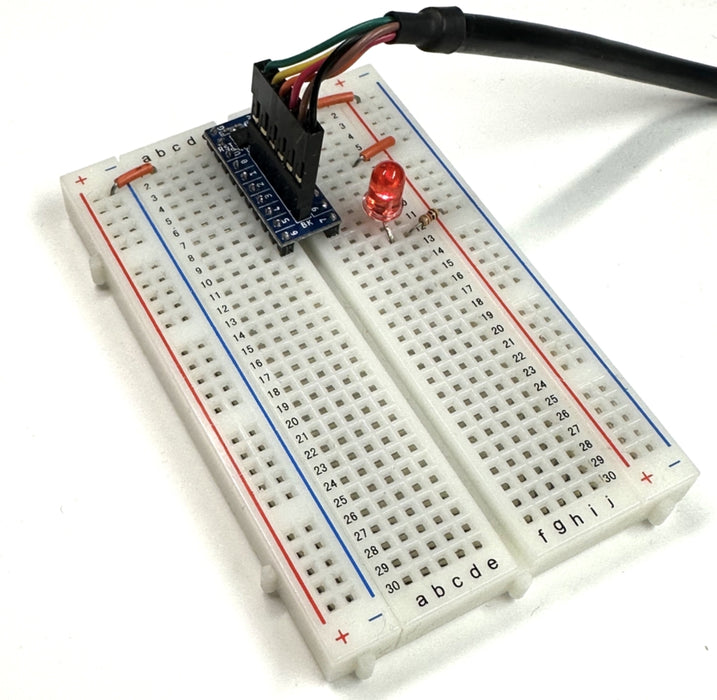

AVR32DD20マイコン基板

Arduino IDEで開発できるAVR32DD20マイコン基板です。
VQFNを2.54mmピッチに変換しています。ピン配列はSOPと同じにしています。

特徴

• AVRの新シリーズマイコン
  AVR DxシリーズのAVR32DD20を使用したマイコン基板です。
• Arduino IDEで開発
  ブートローダー書込み済みなので、USBシリアルを接続するだけでArduino IDEから書込みができます。
  　デバッグにシリアルモニタやシリアルプロッタが使えます。
• 超薄マイコン基板
  　2.54mmピッチで20P DIPと同じフットプリントですが、より薄い基板となっています。
  　マイコンを基板の端に実装しているので使用していないピンを切り取ればさらに小さな基板にできます。

仕様

• マイコン：AVR32DD20-I/REB VQFNパッケージ
• 内蔵発振：24MHz 校正済　　　　
  • 外付け発振子無しでシリアル通信OK
  • 3.3Vでも24MHz動作可
• プログラムメモリ：32KB
• RAM：4KB
• USART：2
• 12bit ADC：13ch
• 10bit DAC
• 2系統の電源ピン
  • 同じ電圧でも異なる２電圧でも可
  • 3.3V / 5V混在回路等で有用

内容物

• 1 x AVR32DD20マイコン基板
• 2 x 10P 細ピンヘッダ
• 1 x 6P ピンヘッダ

資料

• サポートページ
• Microchip社のAVR32DD20のページはこちら

こちらの商品は、マイアクリエイトさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: MAIAR-019
