RP2040搭載 1.28インチ円形液晶モジュール

送料区分: 200

商品コード: WAVESHARE-26369

発売日: 2024-04-15

在庫数: 17

短いURL: ssci.to/9613

¥3,817 (税込)
¥3,817 - ¥3,817
Current price ¥3,817

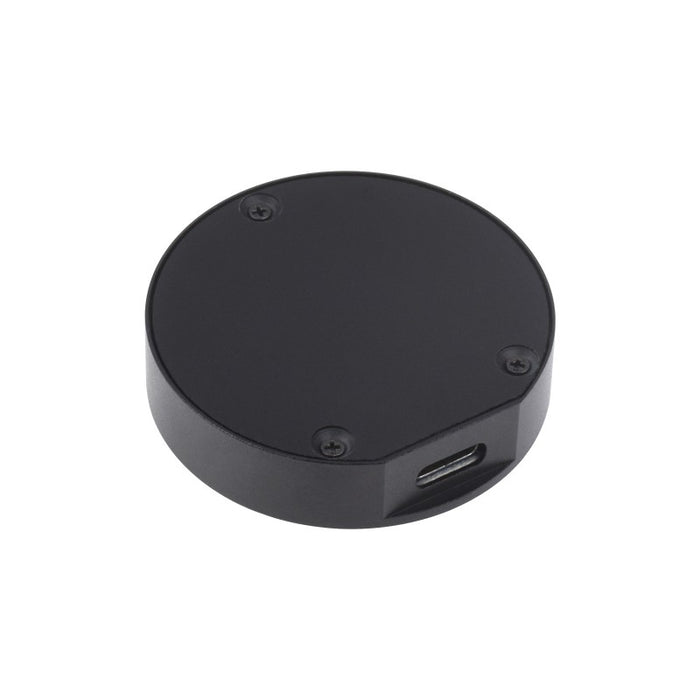

直径1.28インチ(32.4mm)の円形IPS液晶ディスプレイを搭載し黒の金属ケースに収まったRP2040マイコンモジュールです。USB Type-Cポート、I/O用に二つの20ピンコネクタ、リチウムイオン電池マネージャー、6軸センサ(3軸加速度+3軸角速度)などを搭載し、迅速に開発できます。

※ ほぼ同じ仕様で金属ケースに入っていないWaveshare RP2040-LCD-1.28もございます。

特徴

  • RP2040 搭載
    • デュアルコアArm Cortex M0+ プロセッサ(最大クロック133 MHz)
    • SRAM 264 KB、フラッシュメモリ2 MB
    • USB 1.1対応
    • 低消費電力スリープ/休止モード
    • USBマスストレージを使ったドラッグアンドドロップによる簡単プログラミング
    • 高精度クロック/タイマー
    • 温度センサ
    • 浮動小数点ライブラリ
    • 8 × プログラマブル I/O (PIO) ステートマシーン
  • 3軸加速度・3軸ジャイロセンサ搭載
    • センサ型式:QMI8658
    • 加速度センサ 分解能:16 bit、測定範囲:±2、±4、±8、±16 g
    • ジャイロスコープ 分解能:16 bit、測定範囲:±16、±32、±64、±128、±256、±512、±1024、±2048°/sec
  • 1.28インチ円形液晶ディスプレイ
    • コントローラ:GC9A01A
    • 解像度 :240(H) x 240(V)
    • 色数:65000色
    • 接続方式:SPI
    • ディスプレイ寸法:直径32.4 mm
    • ピクセルサイズ:0.135(H)x 0.135(V)mm
  • リチウムイオン電池マネージャー
    • 制御IC:ETA6096
    • 充電/放電ヘッダー:2ピン MHタイプコネクタ
  • USB Type-C コネクタ
  • 20ピンコネクタ
    • コネクタ:2 x ハーフ(1.27 mm)ピッチ2 x 10配列ピンソケット
  • C/C++、MicroPython、Arduino IDEでの開発をサポート
  • 外形寸法:直径48 x 高さ11.5 mm


内部メイン基板 各部説明

 ①USB Type-C コネクタ
 ②リチウムイオン電池制御IC(ETA6096)
 ③2ピン MHタイプコネクタ
 ④3軸加速度・3軸ジャイロセンサ(QMI8658)
 ⑤20ピンコネクタ
 ⑥フラッシュメモリ(2 MB・W25Q16)
 ⑦RP2040
 ⑧RESETボタン
 ⑨BOOTボタン

20ピンコネクタ ピン配置

内容物

  • 1 x RP2040-LCD-1.28-B 本体
    USBケーブルは付属しません

資料


製造元希望小売価格:21.99ドル(税別)
製造元の販売ページ:https://www.waveshare.com/...
