RP2040搭載 1.28インチ円形タッチスクリーン液晶モジュール

送料区分: 200

商品コード: WAVESHARE-26371

発売日: 2024-04-15

在庫数: 10

短いURL: ssci.to/9612

¥4,862 (税込)
¥4,862 - ¥4,862
Current price ¥4,862

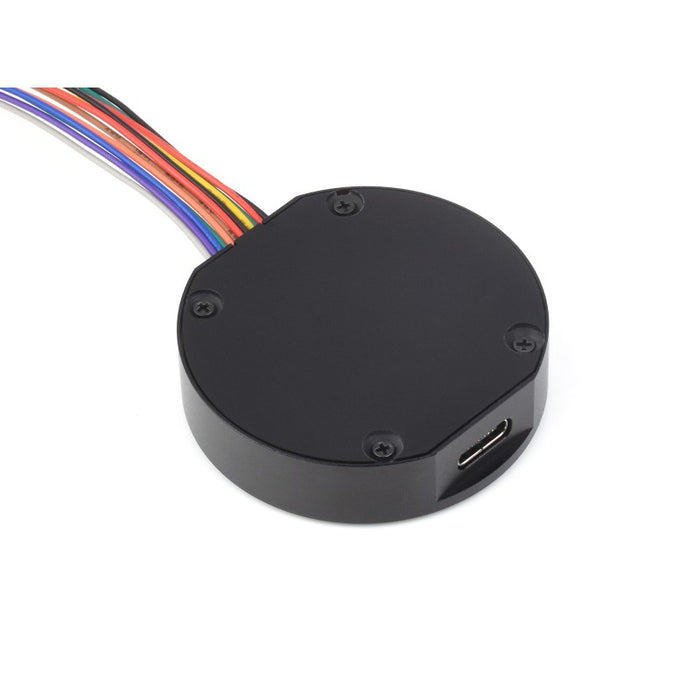

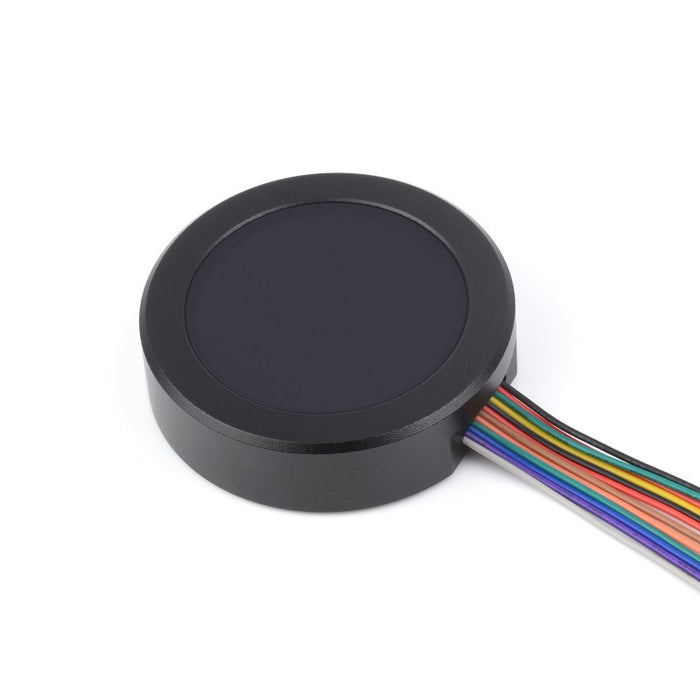

直径1.28インチ(32.4mm)の円形IPS液晶ディスプレイを搭載し黒の金属ケースに収まったRP2040マイコンモジュールです。静電容量式タッチパネル、USB Type-Cポート、I/O用に12ピンのSHタイプコネクタ、リチウムイオン電池充放電マネージャ、6軸センサ(3軸加速度+3軸角速度)なども搭載しているので、迅速に開発できます。

※ ほぼ同じ仕様で金属ケースに入っていないWaveshare RP2040搭載1.28インチ円形タッチスクリーンディスプレイもございます。

特徴

  • RP2040 搭載
    • デュアルコアArm Cortex M0+ プロセッサ(最大クロック133 MHz)
    • SRAM 264 KB、フラッシュメモリ16 MB
    • USB 1.1対応
    • 低消費電力スリープ/休止モード
    • USBマスストレージを使ったドラッグアンドドロップによる簡単プログラミング
    • 高精度クロック/タイマー
    • 温度センサ
    • 浮動小数点ライブラリ
    • 8 × プログラマブル I/O (PIO) ステートマシーン
  • 3軸加速度・3軸ジャイロセンサ搭載
    • センサ型式:QMI8658
    • 加速度センサ 分解能:16 bit、測定範囲:±2、±4、±8、±16 g
    • ジャイロスコープ 分解能:16 bit、測定範囲:±16、±32、±64、±128、±256、±512、±1024、±2048°/sec
  • 1.28インチ円形液晶ディスプレイ
    • コントローラ:GC9A01A
    • 解像度 :240(H) x 240(V)
    • 色数:65000色
    • 接続方式:SPI
    • ディスプレイ寸法:直径32.4 mm
    • ピクセルサイズ:0.135(H)x 0.135(V)mm
  • 静電容量式タッチパネル
    • コントローラ:CST816S
    • 接続方式:I2C
  • リチウムイオン電池充放電マネージャ
    • 制御IC:ETA6096
    • 充電/放電ヘッダー:2ピン MHタイプコネクタ
  • USB Type-C コネクタ
  • 12ピン SHタイプコネクタ
  • C/C++、MicroPython、Arduino IDEでの開発をサポート
  • 外形寸法:直径48 x 高さ12.5 mm


内部メイン基板 各部説明

 ①USB Type-C コネクタ
 ②リチウムイオン電池制御IC(ETA6096)
 ③3軸加速度・3軸ジャイロセンサ(QMI8658)
 ④フラッシュメモリ(16 MB・W25Q128)
 ⑤RP2040
 ⑥センサIC(QMI8658)
 ⑦BOOTボタン
 ⑧RESETボタン
 ⑨2ピン MHタイプコネクタ

12ピン SHタイプコネクタ ピン配置

内容物

  • 1 x RP2040-Touch-LCD-1.28-B 本体
  • 1 x 12ピンケーブル(約10 cm)
    USBケーブルは付属しません。

資料


製造元希望小売価格:27.99ドル(税別)
