SKU 9599

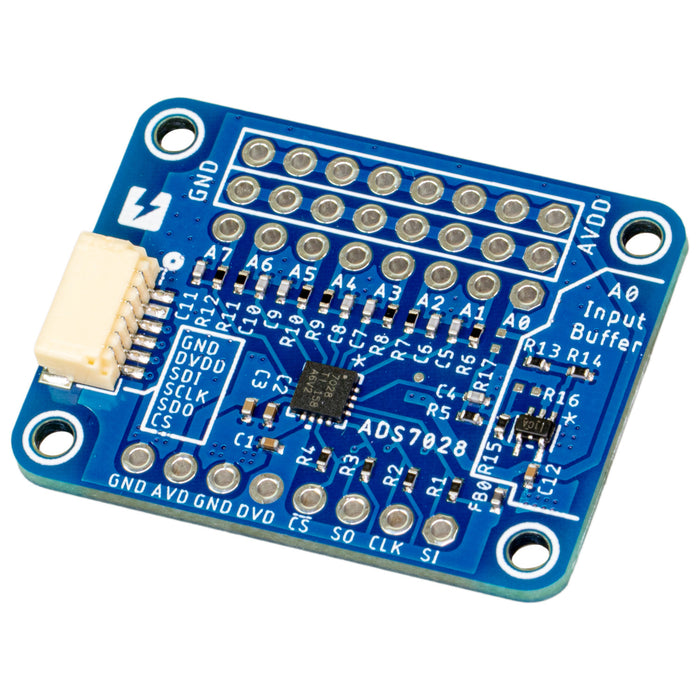

スイッチサイエンス ADS7028搭載12ビット8チャンネルGPIO拡張付きADCモジュール

送料区分: 200

商品コード: SSCI-095990

発売日: 2024-04-26

在庫数: 28

短いURL: ssci.to/9599

¥2,420 (税込)
¥2,420 - ¥2,420
Current price ¥2,420

TI(テキサス・インスツルメンツ)社のADS7028を搭載したSPI接続のADC(A/Dコンバータ)モジュールです。12ビット、8チャンネル、サンプリングレートは最大で1 MSPS、チャンネル0に入力バッファ回路を備えます。八つのチャンネルは、それぞれアナログ入力、デジタル入力、またはデジタル出力として独立して構成できます。SPI接続用にJST SHコネクタを搭載しています。

特長

  • ADS7028搭載
  • 入力バッファ回路搭載(チャンネル0のみ)
  • JST SHコネクタ搭載(SPI接続用)
  • 電源電圧:2.35 V~5.5 V

ADS7028仕様

  • 分解能:12 Bits
  • サンプルレート:1 MSPS
  • 入力チャンネル数:8
  • 入力タイプ:シングルエンド
  • GPIO:デジタル入出力・プッシュプル・オープンドレイン
  • 動作温度:-40℃〜85℃
  • アナログ電圧:2.35 V~5.5 V
  • デジタル電圧:1.55 V~5.5 V

ADC入力回路(チャンネル0)

ADC入力回路(チャンネル1~7)

資料
