SKU 9587

NEO-F10N搭載GNSS L1/L5 モジュール(SMA)

送料区分: 200

商品コード: SFE-GPS-24114

発売日: 2024-04-15

在庫数: 2

短いURL: ssci.to/9587

¥8,549 (税込)
¥8,549 - ¥8,549
Current price ¥8,549

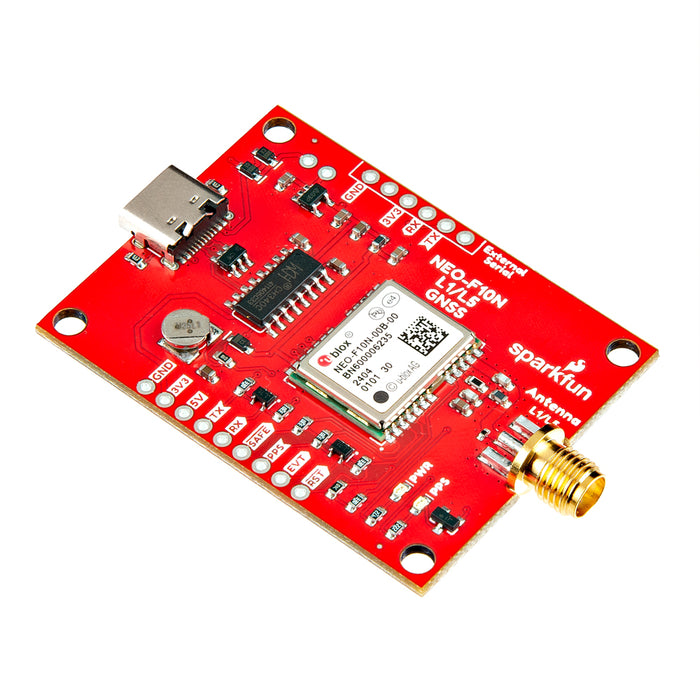

メートルレベルの測位精度を持つNEO-F10N搭載のGNSSボードです。 無線周波数干渉を受けにくいARNS(航空無線航行サービス)周波数帯域であるL5 バンドを使用するので、都市部でも優れた性能を発揮します。

GPS、Galileo、BeiDouからの同時受信が可能です。 u-blox F10の独自技術であるデュアルバンドマルチパス軽減テクノロジーにより、2バンドから最適な信号を選択できるので、変化の激しい都市環境で、L1 バンド単独より大幅に優れた位置精度を実現できます。

NEO-F10Nは、u-blox社の他のモジュールとは異なり、シリアルUART通信1ポートのみ利用可能です。簡単にコンピュータのUSBポートに接続できるようにCH340 USBシリアルコンバータを搭載しています。ボードのシリアルUARTピンをマイコンや無線に接続する場合は、バス競合防止のため、USB-TXとUSB-RXのジャンパーをそれぞれカットする必要があります。電源、シリアル、PPS(パルス/秒)、コントロールピンは、ボードエッジの2.54 mmピッチのピンに引き出されています。

モジュールには、NEO-F10NのRTCに給電する充電可能バッテリーが搭載され、初回測位時間(time-to-fix)が28秒(コールドスタート時)から2秒(ホットスタート時)に短縮されます。このバッテリーにより電源と長期間接続しなくてもRTCとGNSS軌道データを保存できます。SMAコネクタで確実に接続可能です。

U-blox GPS 製品は、Windowsソフトウェアu-centerを使って、ボーレート、更新レート、スプーフィング検出、外部割込み、SBASなどさまざまな機能を設定できます。 SparkFun Arduinoライブラリには基本的なUARTサンプルがいくつか用意されています。

注意

  • 使用にはGPSアンテナが別途必要です。

特徴

  • 1 x USB Type-C コネクタ
  • ESD保護ダイオード(USBデータライン)
  • CH340C USBシリアルコンバータ
  • SMAコネクタ搭載
  • 複数コンステレーション(GPS、Galileo、BeiDou)同時受信
  • L1/L5 バンド受信
  • 電源:5 V /3.3 V (ロジック電圧は3.3 V)
    • 電流:21~26 mA(コンステレーションおよび追跡状態により変動)
  • AP2112K 3.3 V/600 mA 電圧レギュレータ
  • バックアップバッテリー(ホットスタート用)
  • 初回測位時間: 28秒(コールド)、2秒(ホット)
  • 最大更新レート:20 Hz(単独GNSS構成時)
  • 測位精度(GPS): 1.5 m
  • タイムパルス精度:30 ns
  • 動作制限値
    • 最大G:≤ 4 G
    • 最大高度:80 km
    • 最高速度: 500 m/s
  • ソフトウェアによる設定
    • ボーレート(デフォルト38400 Baud)
    • オドメータ
    • スプーフィング検出
    • 外部割込み
    • ピン制御
    • その他多数
  • プロトコル:NMEA、UBX over UART
  • LED
    • 電源
    • パルス/秒(PPS)
  • ジャンパー
    • USB シールド(SHLD)
    • USB5 V(USB-5V)
    • 測定(MEAS)
    • USB送信(USB-TX)
    • USB受信(USB-RX)
    • 外部3.3 V(EXT-3V3)
    • 電源LED(PWR)
    • PPS LED(PPS)
  • ボード寸法:50.8 x 38.1 mm
  • 重量:9.75 g

資料

SparkFun

u-blox NEO-F10N


メーカーの販売ページ:https://www.sparkfun.com/products/…
メーカー希望小売価格:39.95ドル(税別)

商品コード: SFE-GPS-24114
