ポテンショメータ 257ステップ MCP4661 ブレイクアウトボード 10kΩ

送料区分: 200

商品コード: ASUKIAAA-034

発売日: 2024-05-31

在庫数: 3

短いURL: ssci.to/9562

¥1,600 (税込)
¥1,600 - ¥1,600
Current price ¥1,600

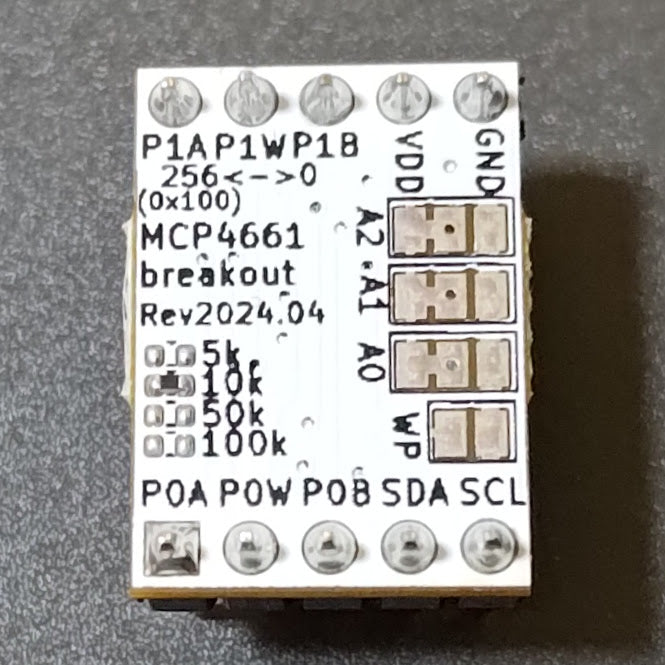

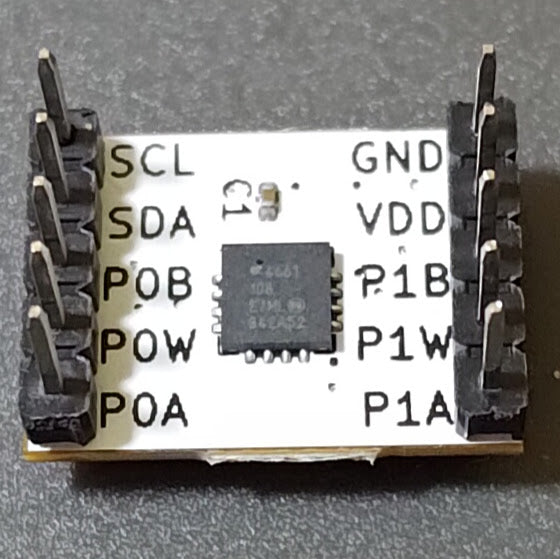

ポテンショメータMCP4661のピンを引き出して使いやすくした基板です。
MCP4661が対応している抵抗値4種類を全て製品化しました。必要な抵抗のものをご利用ください。5k10k50k100k

Arduinoのライブラリ MCP4661_asukiaaaを公開しているので、こちらを使って制御可能です。

特徴

  • アドレス設定ピン3本をジャンパで切り替え可能です。初期状態は全てVDDに繋げています。切り替えにはカッターによる切断とはんだ付けが必要です。
  • 書き込み保護のジャンパをはんだ付けしてGNDに接続すると設定値が保存されたEEPROMを保護可能です。

仕様

  • MCP4661 概要:
    • ステップ数 : 257
    • 駆動電圧 : 2.7~5.5V
    • ポテンショメータ端子対応電圧 : 駆動電圧+0.3V
    • ポテンショメータ端子許容電流 : 2.5mA
    • より詳しい仕様はMCP4661のデータシート(PDF)をご覧ください。
  • 制御方法:I2C
  • 基板形状:DIP-10(ヘッダー実装済、2.54 mmピッチ、600mil幅)
  • 基板外寸:約18 X 13.5 mm

内容物

  • 1 x ポテンショメータ 257ステップ MCP4661 ブレイクアウトボード

資料


こちらの商品は、Asuki Konoさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります
