Picossci NTSCボード(RP2040搭載)

送料区分: 200

商品コード: SSCI-095600

発売日: 2024-06-20

在庫数: 52

短いURL: ssci.to/9560

¥4,950 (税込)
¥4,950 - ¥4,950
Current price ¥4,950

ビデオ出力端子/オーディオ出力端子を搭載した RP2040 マイコンボード(Picossci)です。なおマイコン部にはPicossci RP2040 ピッチ変換基板を利用してます。

ビデオ端子はソフト処理によりビデオストリームデータをR2R-DACに流し込み、NTSC信号を出力してます。またステレオオーディオ端子にはI2S-DAC(PT8211)のオーディオ信号が出力されます。

CPU周辺機能として、 汎用LED x 3(黄緑x2/赤x1)、レバースイッチ(左右・押し込み)、SDカードソケットが搭載されていて、ソフトウェアから直接利用できます。

さらに、GPIO、グラフィック液晶接続コネクタは配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けして拡張できます。

基板仕様

  • RP2040 搭載
  • 16 Mbit Flash ROM 搭載
  • 12.000 MHzクロック発振器搭載
  • ビデオ出力端子(ビデオアンプ付きR2R-DAC出力)搭載
  • ステレオオーディオ出力端子(I2S-DAC 出力)搭載
  • 3.3 V/700 mA 出力電源回路搭載(3.3 V出力ピン有り)
  • RESET ボタン、BOOTSELボタン搭載
  • 汎用LED x 3(黄緑x2/赤x1)搭載
  • レバースイッチ搭載(左右・押し込み)
  • SDカードソケット
  • USB Type-C コネクタ搭載

※以下は配線パターンのみ(部品をはんだ付けすれば動きます)

  • 拡張ピンは12ピン(2.54 ㎜ ピッチ)
    • GPIO x 3 (GPIO19 ~ 21)
    • GPIO x 1 (GPIO18:I2S信号と共用)
    • アナログ入力ピン x 4(GPIO26 ~ 29と共用)
    • 5 V電源入力ピン(USBの 5 V入力と併用可能)
    • 3.3 V電源出力ピン
    • GNDピンx2
  • グラフィック液晶接続コネクタ(SKU:2608

ピン配置

ピン配置

基板(表)


※製造ロットにより基板の色は変更になる場合があります。

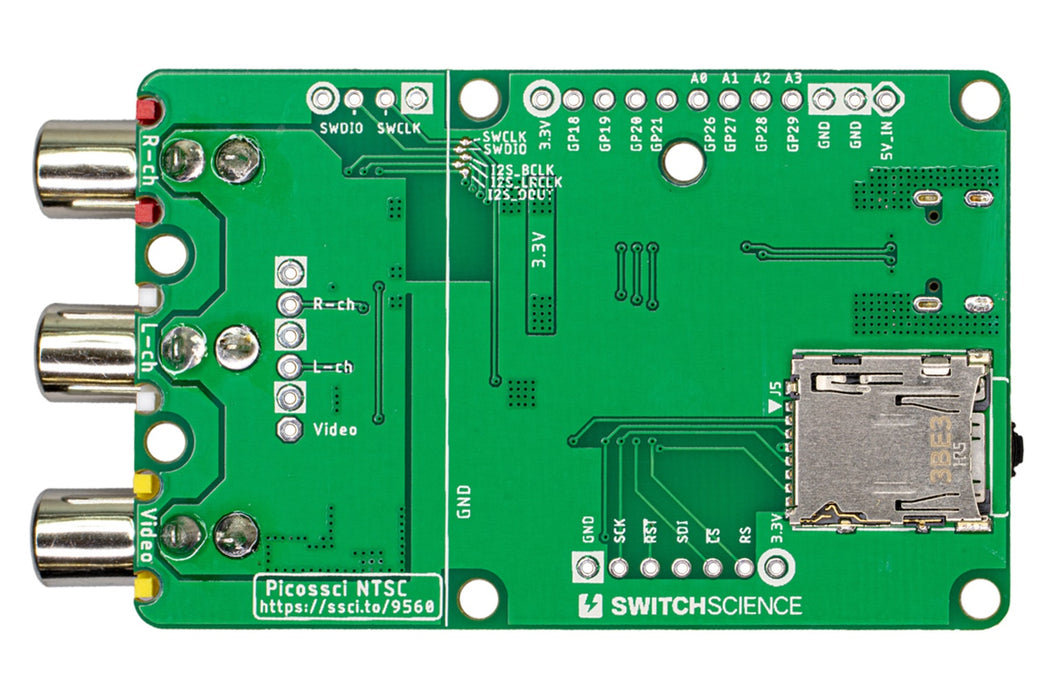

基板(裏)
