SKU 9546

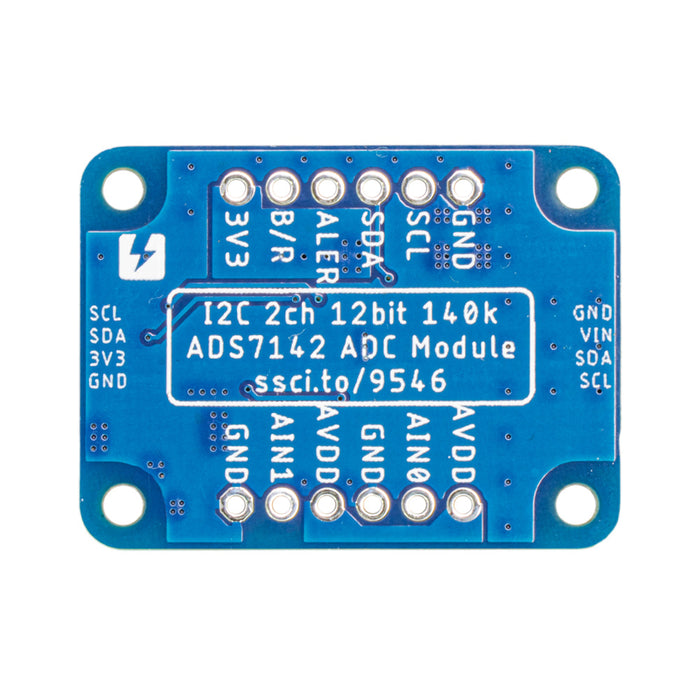

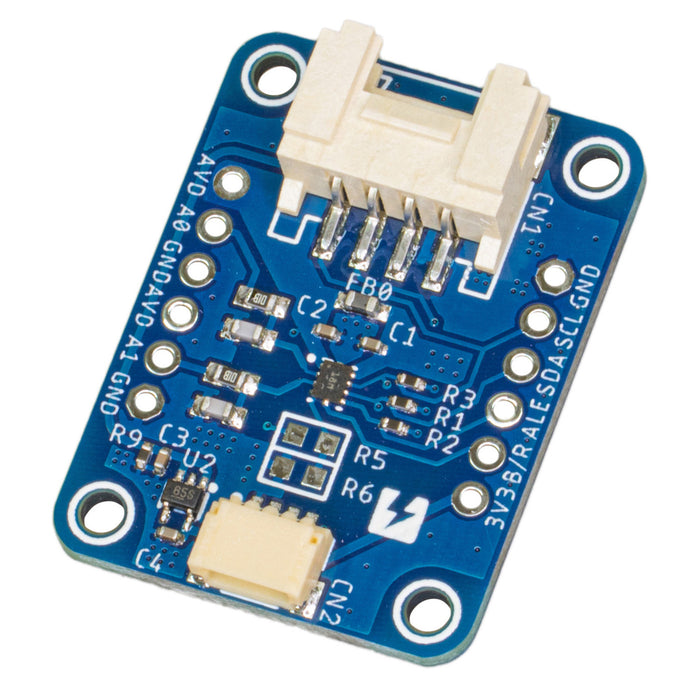

スイッチサイエンス ADS7142搭載12ビットデュアルチャンネルADCモジュール

送料区分: 200

商品コード: SSCI-095464

発売日: 2024-04-09

在庫数: 46

短いURL: ssci.to/9546

¥1,430 (税込)
¥1,430 - ¥1,430
Current price ¥1,430

TI(テキサス・インスツルメンツ)社のADS7142を搭載したI2C接続のADC(A/Dコンバータ)モジュールです。12ビット、2チャンネル、サンプリングレートは最大で140 kSPSです。Grove/Qwiic/STEMMA QT互換コネクタを搭載しています。

ADS7142にはデータバッファとアキュムレータが備わっています。データバッファは、自律モードでADCの最大16回の変換結果を記憶し、アキュムレータは高精度モードでADCの最大16回の変換結果を蓄積できます。またデジタル・ウィンドウ付きコンパレータを使用してチャンネル毎に割込みイベントを発生させることができます。閾値・ヒステリシス・イベントカウントはプログラム可能です。

特長

  • ADS7142搭載
  • Grove/Qwiic/STEMMA QT互換コネクタを搭載
  • 電源電圧:3.3 Vまたは5 V(Groveコネクタからのみ信号レベルは3.3 Vです)

ADS7142仕様

  • 分解能:12 Bits
  • サンプルレート:140 kSPS
  • 入力チャンネル数:2
  • 入力タイプ:シングルエンドもしくは差動
  • 動作温度:-40℃〜125℃
  • 動作電圧:1.65 V~3.6 V

I2Cアドレス

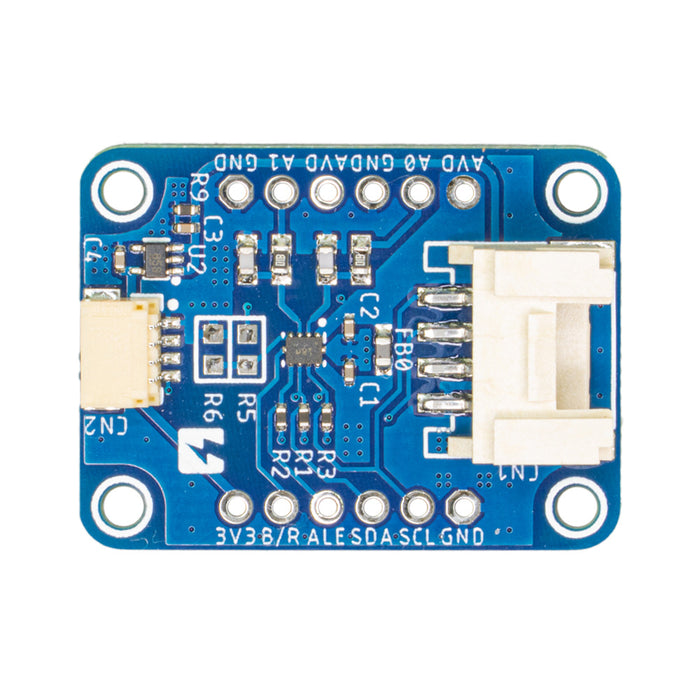

デフォルトのI2Cアドレスは0x18です。R5またR6抵抗を実装すると次のようにI2Cアドレスを変更できます。

R5   R6   I2CAddr
0    DNP  0011111b (1Fh)
11k  DNP  0011110b (1Eh)
33k  DNP  0011101b (1Dh)
100k DNP  0011100b (1Ch)
DNP  DNP  0011000b (18h)※デフォルト
DNP  11k  0011001b (19h)
DNP  33k  0011010b (1Ah)
DNP  100k 0011011b (1Bh)

ADC入力回路

AIN0/AIN1ともに次の回路になっています。

資料
