SKU 9529

TS3USB30搭載USBスイッチ(1:2)

送料区分: 200

商品コード: ADA-5871

発売日: 2024-02-26

在庫数: 7

短いURL: ssci.to/9529

¥950 (税込)
¥950 - ¥950
Current price ¥950

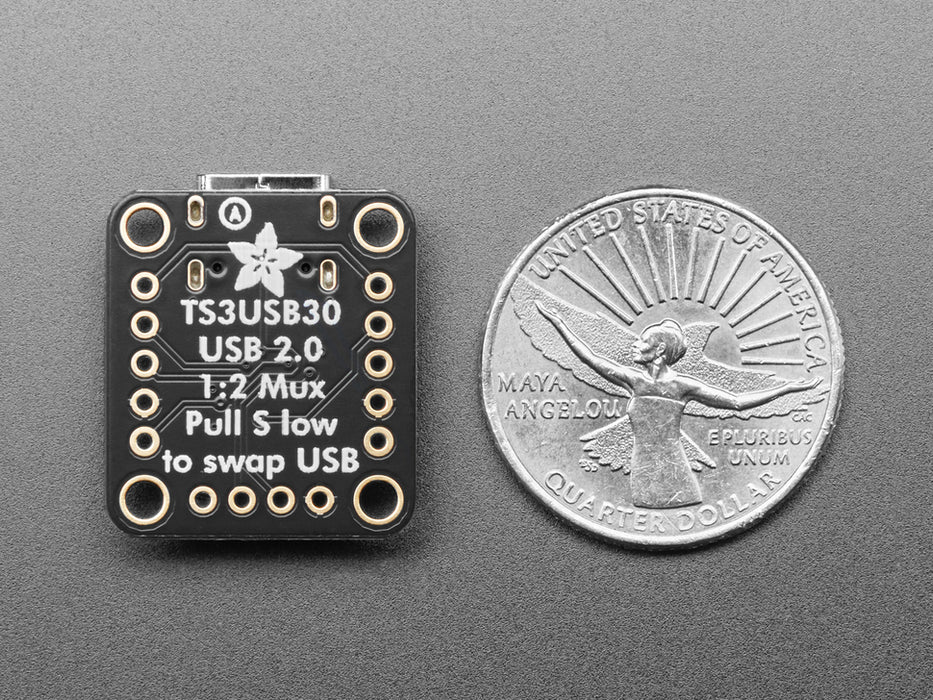

一つのUSBポートに二つのUSBデバイスを接続し、選択できるUSBスイッチ基板です。USBハブと異なりUSBスイッチでは二つのUSBデバイスの同時使用はできません。

特徴

  • テキサスインスツルメンツ TS3USB30搭載
    • USB 2.0対応(最大480 Mbps)
    • 回路構成はアップストリーム 1:ダウンストリーム(下流) 2
    • シンプルな操作
      • Sピンでポートを選択:ローでポート 1、ハイでポート 2
      • 出力イネーブルピン:ハイで出力がディスイネーブルになると共に消費電流を削減
  • 3.3 Vレギュレータを搭載(バイパス可能)し、5 V単一電源で動作
  • アップストリーム側はUSBタイプCコネクタを実装(基板上のスルーホール(ピンヘッダー同梱・非実装)でも接続可能)
  • 二つのダウンストリーム側は基板上のスルーホール(ピンヘッダー同梱・非実装)で接続
  • コンパクトサイズ

仕様

  • マルチプレクサ/デマルチプレクサ構成:1:2
  • USB 2.0対応(最大480 Mbps)
  • アップストリーム側端子:USBタイプCコネクタ、スルーホール(ピンヘッダー同梱・非実装)
  • ダウンストリーム側端子:スルーホール(ピンヘッダー同梱・非実装)
  • 電源・制御入力:スルーホール(ピンヘッダー同梱・非実装)
  • 電源電圧:5 V
  • 基板寸法:24 x 20.3 mm
  • 重量:2.1 g

注意

  • 切替を想定されていないUSBデバイスが誤動作する可能性があります。
  • データのみで電源は切替できません。また電源に保護回路はありません。
  • 使用ICであるTS3USB30や回路図、接続するUSB機器含め事前に検討の上、ご利用下さい。

内容物

  • 1 x TS3USB30搭載USBスイッチ(1:2)
  • 1 x ピンヘッダ

資料


製造元希望小売価格:3.95ドル(税別)
製造元の販売ページ:https://www.adafruit.com/...

商品コード: ADA-5871
