SparkFun 降圧レギュレータ/MOS FETローサイドスイッチ

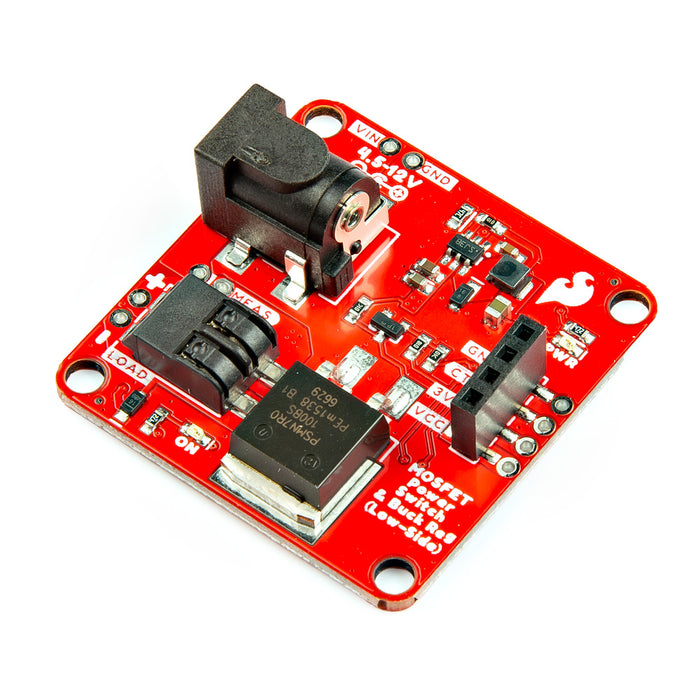

標準DCジャックを電源入力とし、3.3 V 300 mA出力のLMR14203降圧レギュレータとパワーMOS FET（PSMN7R0-100BS）を使ったローサイドスイッチを38 mm角の基板に纏めました。

例えば12 VのDCファンやソレノイドなどを駆動するアプリケーションにおいて、マイコン用、ファン用など複数の電源を用意することなく12 V単一電源で済ませたい場合などに便利です。

特徴

• 標準的な2.1 mm（内径）／5.5 mm（外径）・センタープラスのDCプラグが挿さる標準DCジャック
  • 入力電圧範囲：4.5 ～ 12 V
• パワーMOS FET式のローサイドスイッチ搭載
  • FET保護用にフライバックダイオードを実装
  • プッシュ式のターミナルブロックから負荷に接続できます
  • 動作確認用LEDインジケータ（ジャンパにより無効化可能）
• 3.3 VのDC/DCコンバータ搭載
  • 300 mAまで出力可能
  • LEDインジケータ（ジャンパにより無効化可能）
• MEASジャンパによりシステムの消費電流を測定可能
• 4ピンのピンソケット：QI型のコネクタ（オス）やブレッドボード用ジャンパワイヤーで接続できます
  • 2.54 mmピッチの貫通スルーホールにコネクタやワイヤーをハンダ付けしてもお使いになれます

使用例

資料

• 回路図
• 接続ガイド
• LMR14203データシート
• PSMN7R0-100BSデータシート
• GitHub

製造元希望小売価格：14.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...

商品コード: SFE-COM-23979
