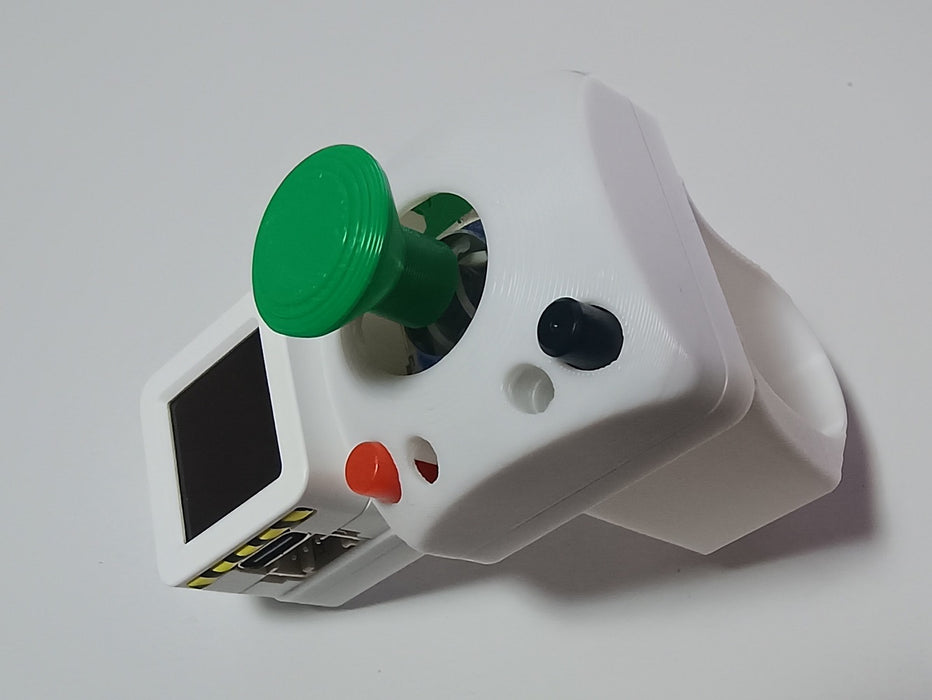

M5ATOM S3向小型ジョイスティックコントローラー（キット）

M5ATOM S3と組み合わせて使用できるジョイスティックを搭載した３ボタンの小型コントローラの組立キットです。
ボタン配置は合計12通りから選択でき、ケースやグリップの3Dデータは公開されているのでカスタムできます。

特徴

• 片手で操作可能な小型な形状
• ジョイスティックによる上下左右の２つのアナログ入力と１つの押込みボタン
• ２つの押しボタンと１つのトリガーボタン

注意点

• トリガーボタンに強い衝撃を加えると変形・破損の恐れがあります
• M5ATOM S3には別途電源を供給をする必要があります
• M5StkckCやS3以外のM5ATOMを接続することも可能ですが、一部の機能は使用できなくなります
• 実装可能な部品や配置、組立方法の例などは サポートページ をご覧ください
• ジョイスティックは角度制限があります。 データシート の通り23°以上は傾けないで下さい。
  ケースなどで物理的に角度制限が必要です。制限以上倒すと引っかかるような感触がありますが保証外です。
• ジョイスティックは データシート の通り軸を傾けて戻した時に0°丁度には戻らず、±5°の範囲内に戻るので必要に応じソフトウエア的にデッドバンドを設けるなどの処理が必要です。 サンプルプログラムを参考に実装下さい。
• 部品調達の関係で、部品の色、形状などが変わる場合があります。

内容物

• 1 x M5ATOM S3向小型ジョイスティックコントローラー基板
• 2 x タクトスイッチ TVDP01-G73BB（または相当品）
• 1 x サイドスイッチ THBP07-043CB（または相当品）
• 1 x ジョイスティック RKJXV122400R（または相当品）
• 7 x M2タッピングねじ
• 1 x 上ケース（3Dデータ公開済）
• 1 x 下ケース（3Dデータ公開済）
• 1 x ジョイスティック用キャップ（3Dデータ公開済）
• 1 x グリップ（3Dデータ公開済）

※M5ATOM S3は含みません

資料

• サポートページ
  （パターン図、回路図、外形図、サンプルプログラム）
• 基板概要
• 12通りのボタン配置図

こちらの商品は、sin1’s studioさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: SIN1STUDIO-005
