SKU 9508
M5Stack用QRコードスキャナーユニット(STM32F030)
送料区分: 200
商品コード: M5STACK-U173
発売日: 2024-03-06
在庫数: 98
短いURL: ssci.to/9508
¥3,124
(税込)
¥3,124
-
¥3,124
Current price
¥3,124

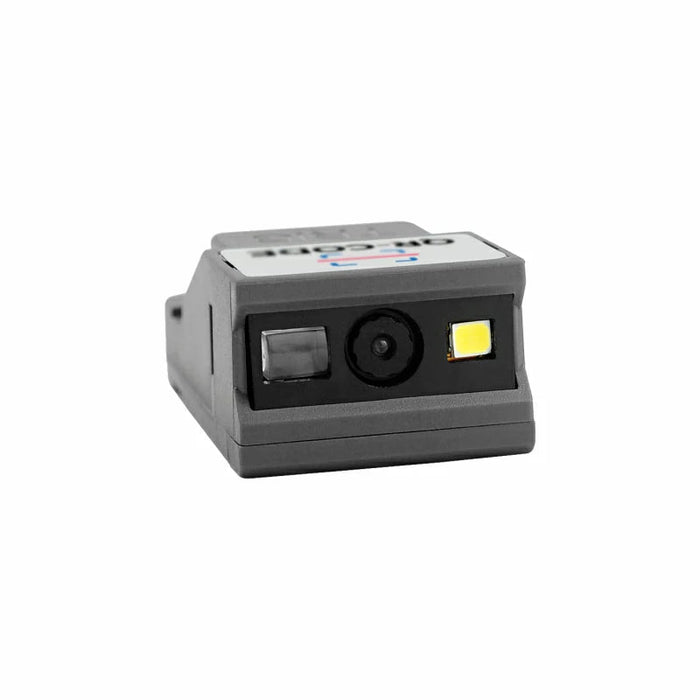

解像度 640 x 480のCMOS QR コードキャプチャエンジンとバス変換用MCU の STM32F030 を内蔵した 1次元/2次元コードスキャナーユニットです。通信インターフェースをトグルスイッチでI2C /UARTに切り替えられます。
2次元コード 3種類、1次元コード 8種類に対応、ファームウェアもアップグレード可能です。スキャントリガーボタン、ブザー、補助LED照明を搭載しており、焦点合わせ/照準の状態をブザーと緑色LEDで知らせます。
トリガーモードを連続/マニュアル動作にプログラミングで設定できます。 バーコードのスキャンが必要な物流業、小売業、製造業などの分野に向いています。
特徴
- STM32F030F4P6@32 ビット ARM Cortex-M0 プロセッサ
- 2次元コード 3種類、1次元コード 8種類に対応
- ファームウェアアップグレード可
- I2C /UART 通信インターフェース切替スイッチ内蔵
- ブザー音声プロンプト-内蔵
- LED照明内蔵
- 高解像度画像
- 焦点合わせ/照準(focusing and aiming)機能
- スキャン角度変更用反射スキャンヘッド
内容物
- 1 x QRコードスキャナ ーユニット
- 1 x HY2.0-4P ケーブル(20 cm)
用途
- 物流業
- 小売業
- 製造業
仕様
MCU | STM32F030F4P6@32 bit ARM Cortex-M0 processor |
センサ | 640x480 CMOS |
照明 | 白色LED |
焦点合わせ/照準 | 緑色LED |
対応QRコード | PDF417、QR Code、Data Matrix |
対応1次元コード | Code39、Code93、Code 128、 EAN-13、EAN-8、UPC-A、 UPC-E、Interleaved 2 of 5 |
認識読み取り精度 | ≥5 mil |
プリントコントラスト | ≥ 20% |
スキャン角度 | 仰角±55 °/偏角 ±55 °(反射スキャンヘッドで調整可) |
通信インターフェース | I2C シリアル通信(0x21) |
ケース素材 | プラスチック(PC) |
製品寸法 | 65.8 x 18.4 x 15.8 mm |
パッケージ寸法 | 136 x 92 x 16 mm |
製品重量 | 14 g |
パッケージ重量 | 19.4 g |
ピンマップ
- QRCode ユニット
- Basic(Port A)(RED) SDA/SCL=G21/G22
- Basic(Port C)(BLUE) RXD/TXD=G16/G17
寸法図
資料
- ドキュメント
- QRCODE モジュールデータシート
- AT シリアルポートインストラクションマニュアル
- Arduinoサンプルコード
- UNIT QRCode - I2C モード
- UNIT QRCode - UARTモード
ビデオ
- Unit-QRCode 機能紹介
製造元希望小売価格 : 18.50ドル(税抜)
製造元の販売ページ : https://shop.m5stack.com/products/...
商品コード: M5STACK-U173
