SKU 9491

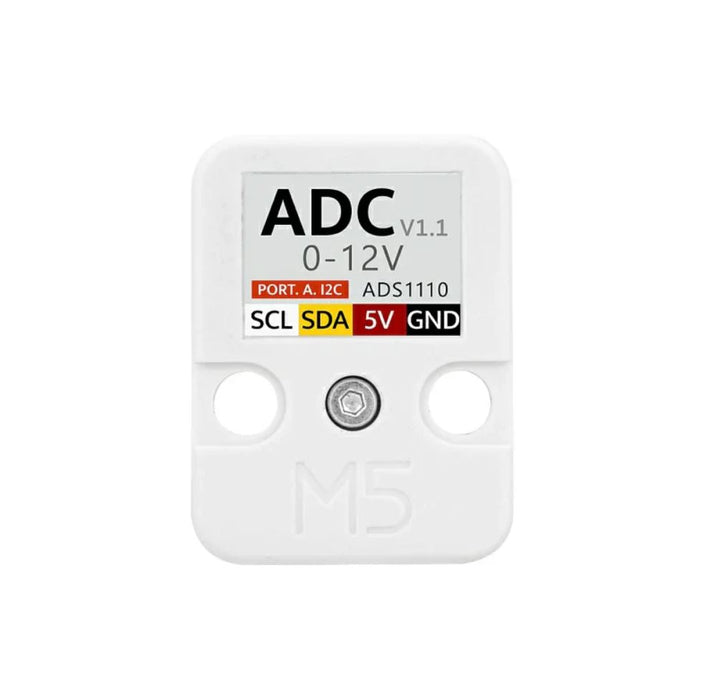

M5Stack用ADCユニット v1.1

送料区分: 200

商品コード: M5STACK-U013-V11

発売日: 2024-02-19

在庫数: 0

短いURL: ssci.to/9491

売り切れ
¥1,023 (税込)
¥1,023 - ¥1,023
Current price ¥1,023

M5Stack用ADCユニット [U013]の後継品です。


M5Stack用の16 bit ADコンバーターユニットで、自己校正機能を備えた ADS1110を搭載、従来品と比べサンプリングレート等が改善されました。M5Stack本体内蔵のADコンバーターより低速ですが高分解能です。GROVE互換インターフェースでM5Stackなどと接続し、I2Cで通信します。I2Cアドレスは従来通り0x48です。

特徴

  • ADコンバーターにADS1110を搭載(従来品M5Stack用ADCユニット [U013]はADS1100搭載)
  • 最大分解能:16 bit
  • サンプリングレートを変更可能:15~240サンプル/秒
  • 1、2、4、8倍のプログラマブルゲインアンプ(PGA)を内蔵
  • 高精度基準電圧源を内蔵:2.048 V ±0.05 %
  • 測定電圧範囲は従来通り:0 ~ 12 V
  • レゴ互換の取り付け穴を二つ搭載

仕様

  • 入力端子:HT3.96端子(2ピン)
  • ADコンバータ:ADS1110
    • PGA増幅率:1、2、4、8倍
    • AD変換分解能:最大16 bit
    • 基準電圧:2.048 V ± 0.05%
    • ローノイズ:10 μVP-P
    • 温度ドリフト:5 ppm/℃
    • 積分非直線性誤差(INL):フルスケールレンジの0.01%(最大)
  • インターフェース:GROVE互換インターフェース(I2C)
    • I2Cアドレス:0x48
  • 外形寸法:32 x 24 x 10.2 mm

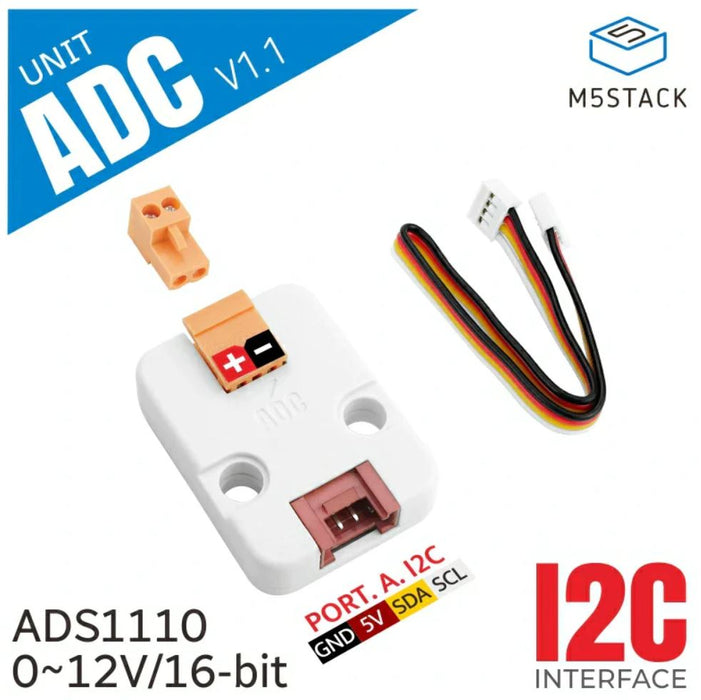

内容物

  • 1 x M5Stack用ADCユニット v1.1 本体
  • 1 x HT3.96端子(2ピン)
  • 1 x GROVE互換ケーブル(20 cm)

資料


製造元希望小売価格:5.95ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/...

商品コード: M5STACK-U013-V11
