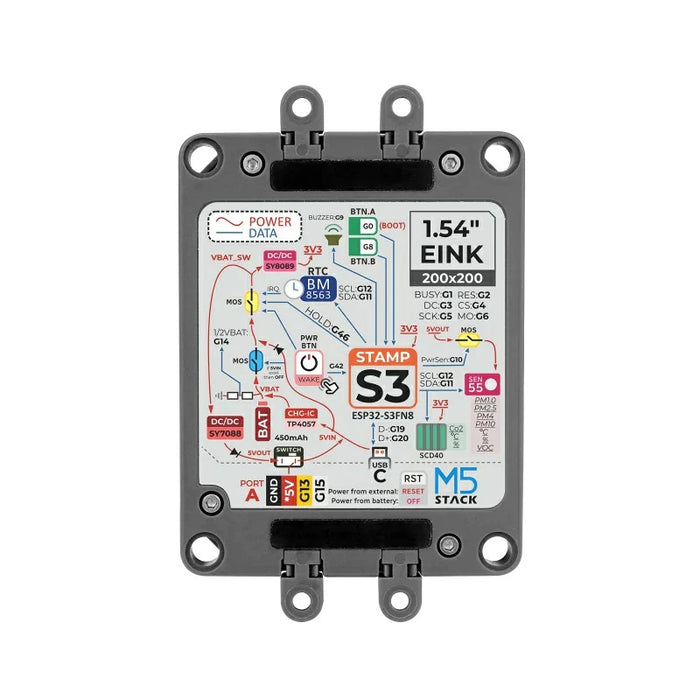

M5Stack AirQ 空気質測定キット(M5Stamp S3搭載)
送料区分: 650
商品コード: M5STACK-K131
発売日: 2024-02-19
在庫数: 46
短いURL: ssci.to/9490
M5Stamp S3と8 Mフラッシュメモリを搭載し、低消費電力で稼働する空気質モニタリング用デバイスです。SEN55空気質センサとSCD40 CO2センサにより、PM1.0、PM2.5、PM4、PM10粒子、温度、湿度、VOC、CO2濃度が測定可能です。
解像度200x200ピクセルの1.54インチe-inkディスプレイが搭載され、視覚的なデータの確認が可能です。また450 mAhのバッテリーとRTC回路搭載によりスリープモードを設定可能、決まった時間にのみ起動させることで低消費電力を実現し、長期的なオンライン空気品質モニタリングを可能にします。
ファームウェアの初期設定では、M5のEZDATAクラウドプラットフォームへ自動的にデータを記録するように設定され、モニタリングページが生成されてリモートでのデータ確認/管理が可能です。
特徴
- SEN55、SCD40を搭載
- 解像度200x200ピクセルの1.54インチe-inkディスプレイを搭載
- 450 mAhのバッテリー搭載
- Groveインターフェース搭載
- EZDATAクラウドプラットフォームの活用でリモートでのデータ確認が可能
- RTC搭載により指定時刻のみの起動が可能
仕様
- MCU:Stamp S3(ESP32S3FN8@8 MB Flash、240 MHz、2.4 GHz Wi-Fi)
- ディスプレイ:GDEY0154D67(1.54インチ、200 x 200ピクセル)
- I2Cアドレス:SEN55 0x69、SCD40 0x62
- 測定可能パラメータ:PM1.0、PM2.5、PM4、PM10粒子、温度、湿度、VOC、CO2濃度
- RTC:RTC8563
- バッテリー:450 mAh@3.7 V
- 物理ボタン:キーA(G0)、キーB(G8)、スタートボタン、リセットおよびシャットダウン
- Groveインターフェース:HY2.0-4P
- ブザー:パッシブブザー
- 固定方法:レゴ互換取り付け穴、マグネット、 M3ネジ取り付け
- 動作温度範囲:0~40 ℃
- 商品サイズ:72 x 56 x 24.1 mm
- 製品重量:91.1 g
寸法図
内容物
- 1 x AirQ 空気質測定キット
- 1 x 取扱説明書
回路図
資料
- 取扱説明書
- ドキュメント
- SEN55dデータシート
- SCD40データシート
- GDEY0154D67データシート
- AirQ イージーローダー(Win向け)ダウンロード
- AirQ 空気質測定キット用ユーザーデモ(Arduino)
製造元希望小売価格:89.90ドル
製造元の販売ページ:https://shop.m5stack.com/products/...
商品コード: M5STACK-K131
