74th. CH32V203 ProMicro Like(CH32V203搭載ProMicroピン互換ボード)

送料区分: 200

商品コード: 74TH-001

発売日: 2024-01-18

在庫数: 9

短いURL: ssci.to/9478

受託販売商品

¥2,000 (税込)
¥2,000 - ¥2,000
Current price ¥2,000

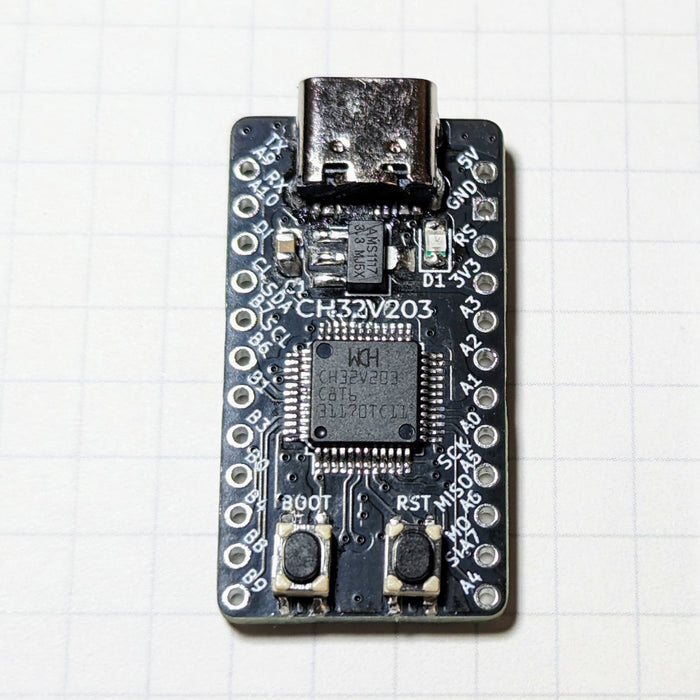

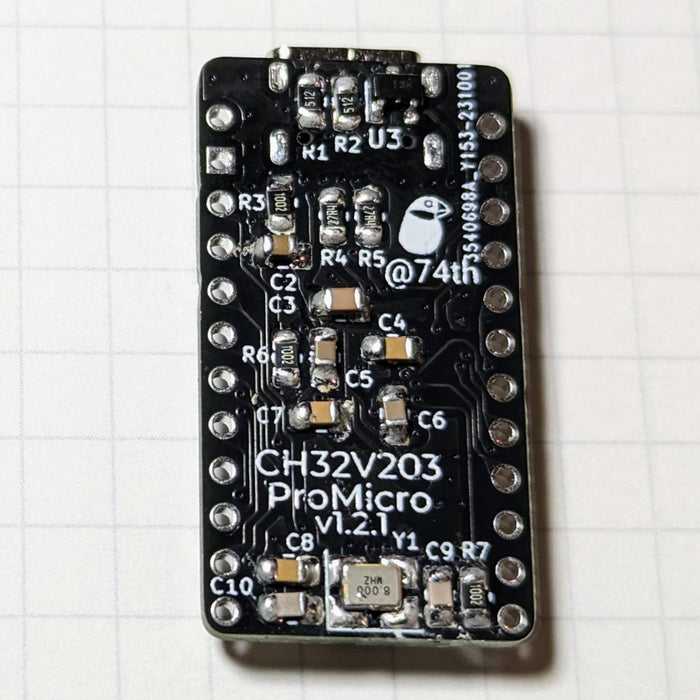

WCH社が提供するRISC-V MCUのCH32V203を使ったProMicroサイズのマイコン開発ボードです。
CH32V203は低価格ながらUSBデバイス機能を持っています。
ファームウェアの書き換えには、USB経由で行う機能があり、別途ハードウェアは不要です。

特徴

  • RISC-V MCU CH32V203使用。
  • UART、I2C、SPI はSparkFun ProMicroと同様のピン配置。
  • BOOTボタンを押しながらRESETを押すと、USB経由で書き換え可能なモードに。
  • デバッガWCH-Linkを使うための、SWDIO、SWCLKポートを左側GNDの代わりに配置ずみ。
  • Arduinoサポートあり https://github.com/openwch/arduino_core_ch32

仕様

  • MCU: WCH CH32V203
  • サイズ: 35x18x6mm(USBコネクタ含む)
  • ボタン: リセット、BOOT0制御ボタン
  • その他: 外部発振器搭載済み、低電力発振器非搭載
  • ピン配置図

ファームウェアの書き換え方法

PCにUSBで接続し、BOOTボタンを押しながらRSTを押すと、USBが認識します。

以下のツールで書き換え可能です。
- https://github.com/ch32-rs/wchisp
- https://www.wch-ic.com/downloads/WCHISPTool_Setup_exe.html

※ Arduino環境はデバッガWCH-LinkEを使う前提になっているため、ファームウェア作成後、上記ツールでの書き込みが必要です。
※ サポートページも参照ください。

内容物

  • 1 x 74th. CH32V203 ProMicro Like

資料


こちらの商品は、74thさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
