SKU 947

Mega Pro 3.3V

送料区分: 200

販売終了

商品コード: SFE-DEV-10744

発売日: 2012年4月23日

Sold out
¥5,722
¥5,722 - ¥5,722
Current price ¥5,722

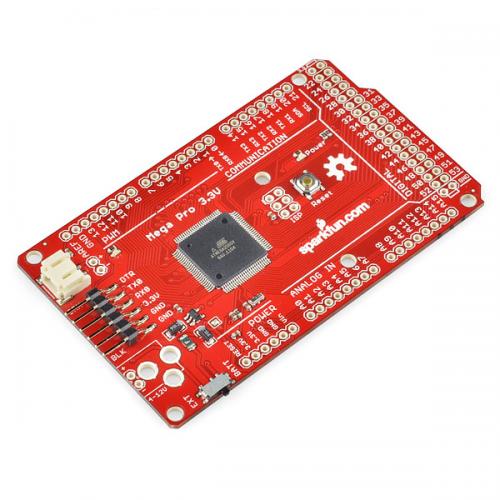

SparkFun社のATmega2560搭載ボード。

Arduino mega 2560の互換ボードで、電源電圧が3.3V、動作周波数が8MHzになっています。STK500V2ブートローダー搭載。
ピンソケットが取り付けられていないので、直に配線すれば、高さをコンパクトに収めることが出来ます。
また、3.3V動作のデバイスにレベル変換なしで接続できます。

●特徴
・ATmega2560搭載 外部レゾネータにより8MHz動作
・3.3V動作デバイスに追加回路なしで接続可能
・3.3Vレギュレータ搭載 500mA max
・DC入力 3.3V~12V
・リセッタブルフューズ搭載
・電源選択スイッチ搭載

資料:
・回路図:mega_pro-3.3V-v1.pdf

製造元希望小売価格:44.95ドル
製造元の販売ページ:http://www.sparkfun.com/…

Arduino IDEの設定について

このMega Pro 3.3Vは、8MHz動作なので、Arduino IDEで、「Arduino Mega 2560 or Mega ADK」を選択しても、ご使用になれません。

Arduino IDE 1.0以降の場合、以下の手順で設定できます。
1.SparkFunのサイトの製品ページから Board Definition Files (Arduino 1.0) をダウンロード
2.ダウンロードしたZIPファイルを展開
3.マイドキュメントのArduinoフォルダにhardwareというフォルダを作成
4.hardwareフォルダの中に展開されたmega-pro-3.3Vフォルダを移動
5.Arduino IDEを立ち上げなおす。

これで、ツール→マイコンボード→Mega Pro 2560V 3.3Vが選択できるようになります。
