SKU 9450
Pico用10.1インチIPSディスプレイモジュール(1024 x 600)
送料区分: 650
商品コード: WAVESHARE-25510
発売日: 2024-02-01
在庫数: 13
短いURL: ssci.to/9450
¥6,622
(税込)
¥6,622
-
¥6,622
Current price
¥6,622

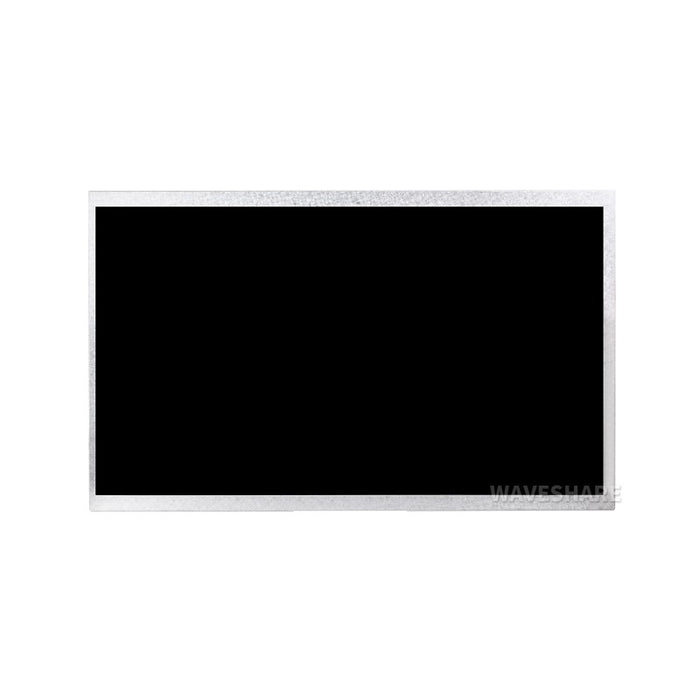

Raspberry Pi Pico専用の10.1インチLCDディスプレイモジュールです。Raspberry Pi Picoと液晶パネルはDVIで接続します。OSDメニューで輝度・コントラストを調整できます。
特徴
- Raspberry Pi Picoと液晶パネルをDVIで接続するタイプの10.1インチ液晶ディスプレイです
- Raspberry Pi Pico用のC/C++デモとリソースをWaveshare社サイトで提供
- UARTとI2Cはコネクタを各1チャンネル用意
- OSDメニューで輝度・コントラストを調整できます
仕様
- 液晶パネル
- 動作電圧:5 V
- パネル:10.1インチ IPS方式
- 解像度:1024 x 600
- 視野角:170 °
- 画面寸法:222.72 x 125.28 mm
- ピクセルサイズ:0.2175 × 0.2088mm
- Raspberry Pi Pico用ソケット
- 二つの20ピンソケットにRaspberry Pi Picoを実装
- 表示用に以下のピンを占有:
- GP8~GP15:DVI クロック及びデータ
- GP18~GP20:DDC-I2C及びCEC bus
- 4ピン I2Cコネクタ
- GP2~GP3を使用
- 電源ピン:GND、3.3 V
- 3ピン UARTコネクタ
- GP4~GP5を使用
- 3ピン デバッグプローブ用コネクタ
- 電源ボタン
- OSD用ボタン:4(輝度、コントラストなど調整可能)
- 電源用USBコネクタ(Type-C、受電専用)
- 外形寸法:232.72 x 136.28 mm
内容物
- 1 x Raspberry Pi Pico用10.1インチIPSディスプレイモジュール(1024 x 600)
※ Raspberry Pi Pico、USBケーブル等は付属しません
資料
製造元希望小売価格:34.99ドル(税別)
製造元の販売ページ:https://www.waveshare.com/...
商品コード: WAVESHARE-25510
