SKU 9438

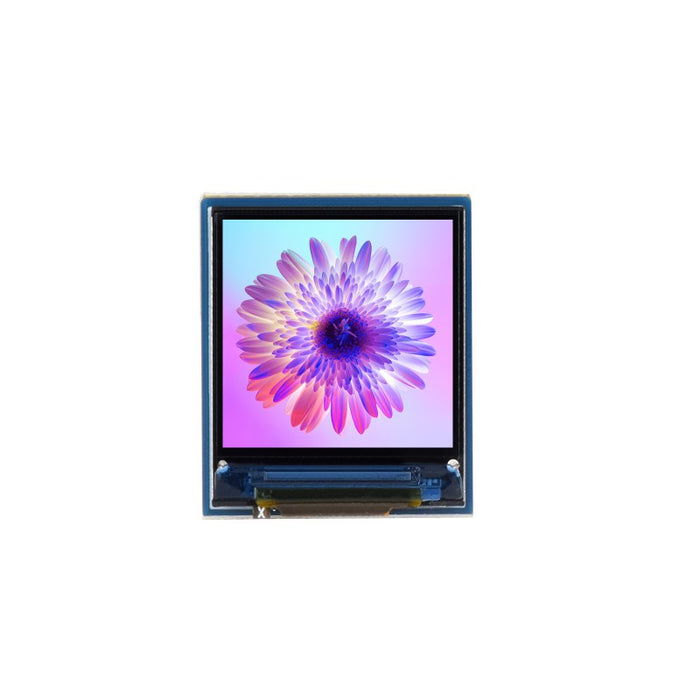

0.85インチ LCDディスプレイモジュール(128x128、SPI接続)

送料区分: 200

商品コード: WAVESHARE-26117

発売日: 2024-01-22

在庫数: 12

短いURL: ssci.to/9438

¥1,254 (税込)
¥1,254 - ¥1,254
Current price ¥1,254

画面サイズが0.85インチ、解像度128 × 128で正方形のLCDディスプレイモジュールです。マイコンとはSPIで接続します。

特徴

  • 128 x 128の解像度、約65000色のRGBカラーによりクリアでカラフルな表示ができます
  • 必要なIOピンを最小限に抑え、様々なシリーズのボードをサポート
  • 公式WiKiにて開発リソースを公開(Raspberry Pi/Arduino/STM32/ESP32/RP2040/Jetsonシリーズのサンプル)

仕様

  • 動作電圧:3.3 V
  • 通信インターフェース:4線式SPI
    ※ 電源電圧とロジック電圧が一致していないと誤動作の原因となりますのでご注意ください
  • 接続コネクタ:GH 1.25コネクタ
  • 表示パネル:IPS
  • ドライバー:GC9107
  • 解像度:128 x 128ピクセル
  • 表示可能色数:約65000色(RGB565)
  • ディスプレイサイズ:15.21 x 15.21 mm
  • ピクセルピッチ:39.6 x 118.8 um
  • 寸法:19.0 x 22.5 mm

ボードとの接続例

  • ラズベリーパイとの接続(Raspberry Pi 4)

  • Arduinoボードと接続(Arduino Uno R3)

  • STM32と接続(Nucleo F103RE)

内容物

  • 1 x 0.85インチ LCDディスプレイモジュール本体
  • 1 x GH 1.25 8P to ジャンパワイヤ(メス)ケーブル

資料


製造元希望小売価格:6.99ドル
製造元の販売ページ:https://www.waveshare.com/…

商品コード: WAVESHARE-26117
