SKU 9419

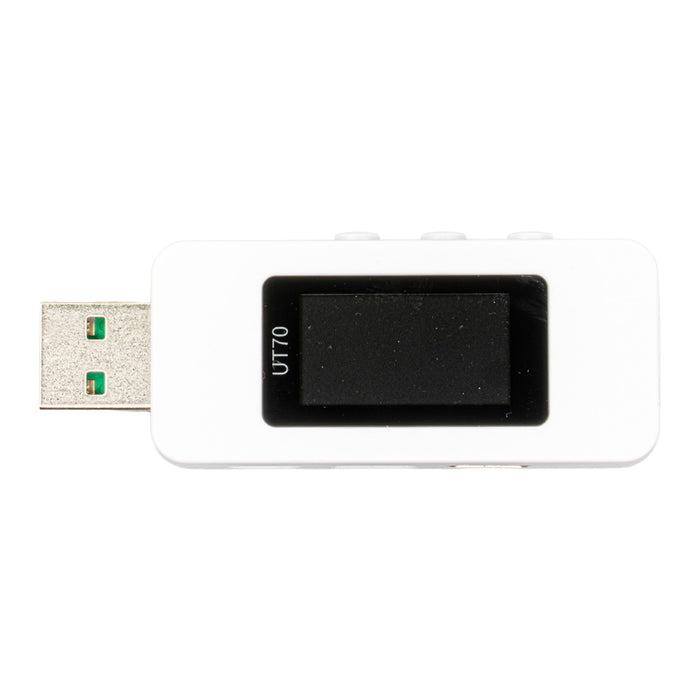

UT70 USBテスター

送料区分: 200

商品コード: ALIENTEK-UT70

発売日: 2024-02-28

在庫数: 37

短いURL: ssci.to/9419

¥2,970 (税込)
¥2,970 - ¥2,970
Current price ¥2,970

複数の機能を備えたUSBテスターです。Type-C、USB-A、microB(入力/USB HID)に対応し、高精度な電圧、電流、電力の測定が可能です。更にデータロガー、充電プロトコル解析、波形表示、PCによる表示などの様々な機能を備えています。

特徴

  • 16ビットADCチップ、高精度合金抵抗採用
  • 任意に設定可能なサンプリング レート:4/10/50/200/500/1000 Hz
  • 28 Vまでの幅広い電圧測定
  • 7 Aまでの高電流測定
  • データ記録ストレージ、最大 5つのデータ記録
  • QC/PD/SCP/FCP/AFC 等の高速充電プロトコルの自動検出
  • PCによる測定表示、様々な機能(Windows対応)

仕様

  • 動作電圧:DC 3.6 ~ 28 V
  • 動作電流:33 mA
  • 最大サンプリングレート:1000 Hz
  • 最小表示分解能:0.1 mV / mA
  • 電流サンプリング精度:±(1.0‰+2) A
  • 電圧サンプリング精度:±(1.2‰+2) V
  • 電流測定範囲:0 ~ 7 A
  • 電圧測定範囲:0 ~ 28 V
  • 製品寸法:67.5mm24.5mm10.5mm
  • 画面サイズ:0.96 インチ IPS スクリーン
  • 動作温度:-20 ~ 70℃

内容物

  • 1 x UT70 USBテスター本体
  • 1 x USB micro-Bケーブル

使ってみた

USB PD対応 45W ACアダプターを接続してみました。
仕様の通りPD2.0規格で最大20 V 45 W対応と表示されます。


PC充電用のUSB-Cケーブルを接続してみました。 様々なプロトコルに対応しているようです。
もちろんUSB-Cケーブルによる電圧、電流、電力の測定も可能です。

資料

商品コード: ALIENTEK-UT70
