SKU 9414

DP100 USB-PD入力 安定化電源

送料区分: 650

商品コード: ALIENTEK-DP100

発売日: 2024-01-12

在庫数: 60

短いURL: ssci.to/9414

¥8,800
¥8,800 - ¥8,800
Current price ¥8,800

電源をUSB Type-C端子から入力できる、コンパクトで軽量な定電流・定電圧出力対応の安定化電源です。USB PD/QC規格の電源からの入力のほか、付属のDC 2.1 mm to USB Type-C変換ケーブルを用いてDC 2.1 mmジャックのACアダプターからも電源を入力することが可能です。

※入力より大きな出力はでません。特に20 Vより大きな出力を得たい場合は、ACアダプターからの電源入力が必要です。

特徴

  • USB PD/QC入力に対応
  • Type-C端子にDC5~32 Vの入力に対応
  • 出力電圧を0~30.00 V間で調節可能(分解能 0.01 V、精度 0.1%)
  • 出力電流を0~5.000 A間で調節可能(分解能 0.001 A、精度 0.1%)
  • 10個の出力プリセットを設定可能
  • 豊富な保護機能
  • USB Type-A接続により電源出力およびPC接続やファームウェアアップデートが可能
  • 0.96インチのIPS LCDを搭載

仕様

  • 電源入力端子:USB Type-C
  • 電源出力端子:4.0 mmバナナジャック、USB Type-A
  • 電源入力:DC 5~32 V、100 mA~5 A
  • 電源出力:
    • 4.0 mmバナナプラグ出力:0~30 V、0~5 A(最大100 W、入力より大きな出力はでません)
    • USB Type-A出力:5 V、1 A(入力が5.5 V/1 Aより高い場合のみ使用可能)
  • 最大出力:100 W
  • 出力設定分解能:
    • 電圧:10 mV
    • 電流:1 mA
  • 出力設定精度:
    • 電圧:≦0.1% ± 5 mV
    • 電流:≦0.1% ± 3 mV
  • 読み取り分解能:
    • 入力電圧:0.01 V
    • 出力電圧:0.01 V
    • 出力電流:0.001 A
  • 読み取り精度:
    • 入力電圧:≦0.2% ± 10 mV
    • 出力電圧:≦0.1% ± 10 mV
    • 出力電流:≦0.1% ± 5 mA
  • リップルノイズ:
    • 電圧:≤ 2 mVrms,、10 mVp-p
    • 出力電流:≤ 1 mArms,、3 mAp-p
  • 保護機能:過電圧保護(OVP)、過電流保護(OCP)、過負荷保護(OPP)、過熱保護(OTP)、逆接保護(REP)
  • 動作モード:定電流(CC)、定電圧(CV)
  • スクリーン:0.96 インチ IPS LCD(160 x 80ピクセル)
  • 寸法:100.4 mm x 62.2 mm x 17.2 mm
  • 重量:約95 g

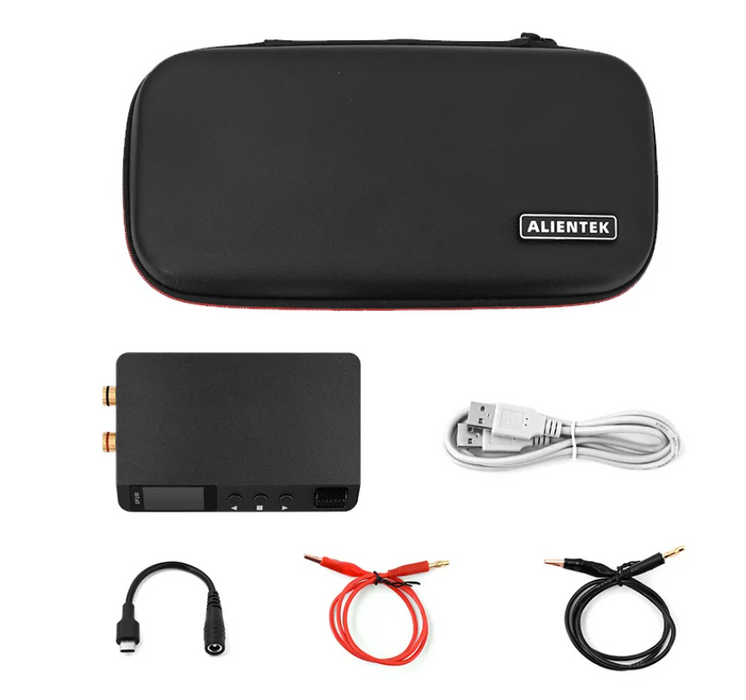

内容物

  • 1 x DP100 USB-PD 安定化電源
  • 1 x USB Type-C to Aケーブル
  • 1 x DC 2.1 mm to USB Type-C変換ケーブル
    • 本製品以外に利用されると他機器の故障を招く可能性があるためお控えください。
  • 1 x ワニ口クリップ(赤)
  • 1 x ワニ口クリップ(黒)
  • 1 x 簡易取扱説明書
  • 1 x ジッパー付きバッグ

資料
