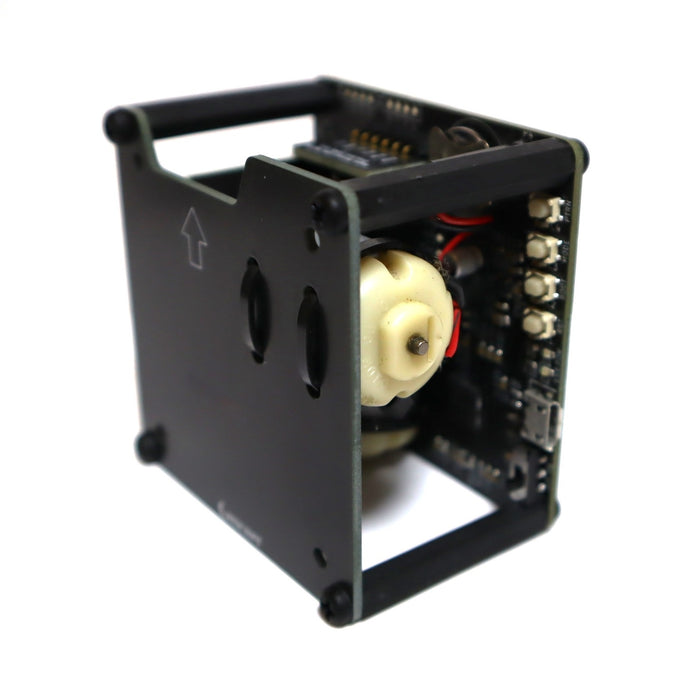

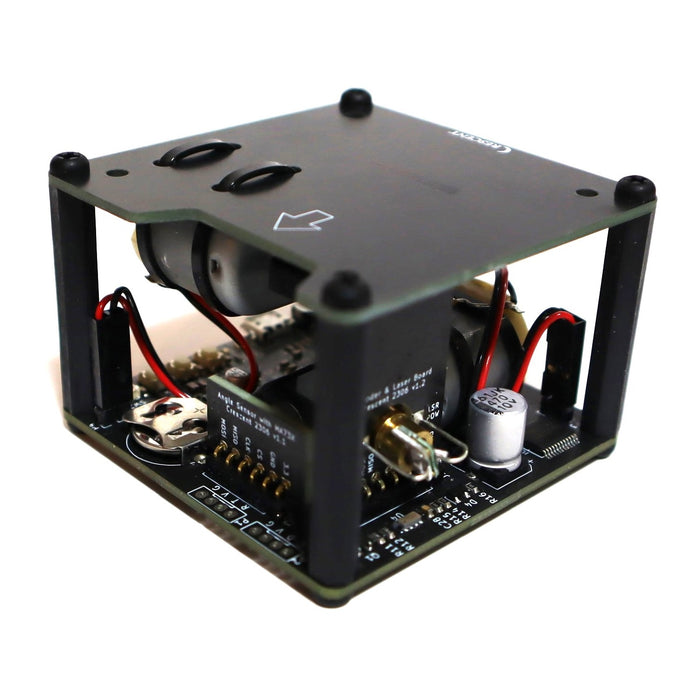

簡易レーザープロジェクタ ProjectionBall Unit
送料区分: 650
商品コード: CRESCENT-037
発売日: 2023-12-19
在庫数: 4
短いURL: ssci.to/9393
¥11,000
(税込)
¥11,000
-
¥11,000
Current price
¥11,000
ロボット制御技術を応用したガルバノスキャナ方式の簡易レーザープロジェクタです。文字や時刻、日時、内蔵図形を描画することができます。
本体ボタン、PCのCOMポートやUARTを介して設定を変更することが可能です。
特徴
- 任意の文字列は英数字を最大5文字同時表示、それ以上は32文字までスクロール表示可能です
- 投影距離は明るい場所で数m以下、暗い場所で10m以下が目安です
- Pico-SDKを使用したソースコードを公開しています
仕様
- 電源スイッチ、モード切替、パターン切替、BOOTボタン、RESETボタンを搭載しています
- マイコンRP2040、RTC SD3077、モータFA-130、ドライバTB6612、エンコーダMA732Qを使用しています
- 赤色レーザーモジュール(出力1mW以下、ClassⅡ同等品)
- 5V/0.8AのUSB電源(micro USB)で動作
- 電源LED(青)、エラーLED(オレンジ)を搭載
- 時刻(RTC)/設定データ一時保存用電池:CR1220
- シリアルポートP1:ボーレート9600bps、データサイズ8bit、パリティ無、ストップ1bitが既定値
- サイズ:60mm x60mm x 43mm(突起部、USBコネクタ除く)、
- 固定穴:4 x M3 (45mm x45mm )
描画例
内容物
- 1 x ProjectionBall Unit (RTC用CR1220電池搭載)
注意
この製品はClass2のレーザーを使用しています。レーザ光が直接あるいは鏡面体に反射して目に入らないようにご使用ください。また分解や改造をした状態で使用すると非常に危険ですので、お控えください。この製品によって引き起こされることについては当社は責任を持ちません。
資料
-
サポートページ
(配線図、ガーバーデータ、写真、ファームウェア)
こちらの商品は、Crescentさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
