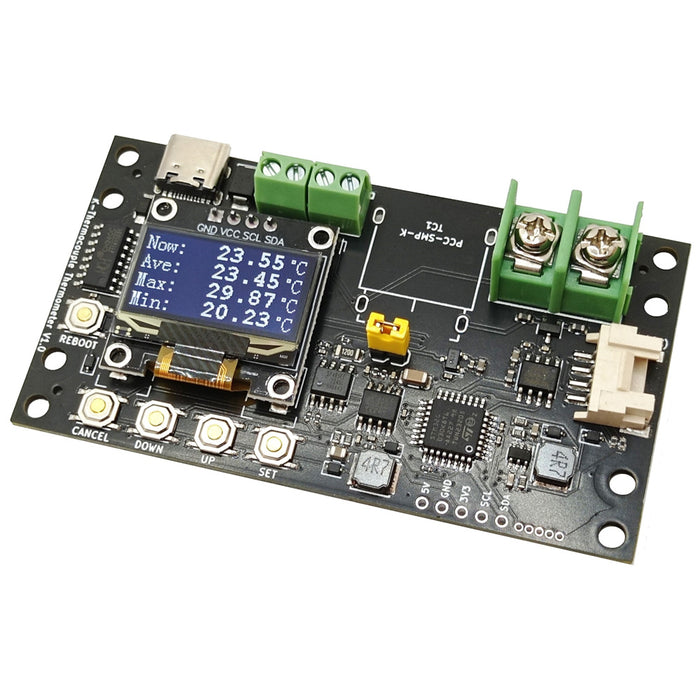

K型熱電対 温度測定モジュール

K型熱電対の温度を表示・出力するモジュールです。
通信インターフェイスはUSB、RS-485(Modbus RTU、コマンド-レスポンス方式)、Grove(I2C)に対応しています。
電源はUSBバスパワー、Grove(3.3V、5V)、外部入力(DC9～27V)に対応しています。
現在温度だけでなく、平均温度、最大温度、最小温度も取得できます。
DINレール取付けとネジ取付けの両方に対応しています。
M3・M4の丸形・Y形圧着端子およびミニオメガコネクタの熱電対に対応しています。
(※ミニオメガコネクタは付属しません。別途ご用意いただき、はんだ付けしていただく必要があります。)
白金測温抵抗体(Pt100)での温度測定ができるPt100温度測定モジュールもございます

使用例

各部の名称

仕様

• 対応センサ
  • センサ種別：K型熱電対
  • コネクタ：端子台、ミニオメガコネクタ(PCC-SMP-K)
  • 対応圧着端子サイズ：1.25-3、1.25-4S
• センシング
  • 入力チャンネル数：1
  • 取得単位：摂氏(℃)、華氏(℉)、絶対温度(K)
  • 測定温度範囲：-200～1350℃ (typ.)
  • 測定精度
    • -200℃～700℃：±2℃
    • 700℃～1350℃：±4℃
  • 分解能：0.25℃ (typ.)
  • 演算機能：平均値、最大値、最小値
  • サンプリング周期：100ms
  • 非線形性補正：NIST ITS-90逆多項式に基づく補正
• 通信インターフェース：USB（シリアル通信）、RS-485（Modbus RTU/コマンド-レスポンス）、Grove互換コネクタ（I²C）、スルーホール（I²C）
• 給電方式：USBバスパワー、Grove (3.3V/5V)、外部入力 (DC9～27V)
• USBシリアル通信
  • ボーレート：921600 bps
  • データビット：8 bit
  • パリティ：なし
  • ストップビット：1 bit
  • 自動送信モード送信周期：1秒 / 10秒 / 1分 / 1時間
• RS-485
  • 通信方式：半二重マルチドロップ方式
  • ボーレート：9600 / 19200 / 38400 / 115200 bps
  • データビット：8 bit
  • パリティ：なし
  • ストップビット：1 bit
  • 終端抵抗値：120 Ω
• I²C
  • 最大通信速度：400 kbps
  • 信号電圧：3.3V
• 外形寸法：W82 x D45 x H16 mm (typ.)

内容物

• 1 x 製品基板

※熱電対や各種ケーブル、K型熱電対用ミニオメガコネクタ(PCC-SMP-K)、取付用アダプタは含まれていません。別途ご用意いただく必要があります。

資料

• サポートページ
  使い方、通信コマンドの仕様、外形寸法、2D CADデータ、3D CADデータ、プログラム例等を閲覧・ダウンロードいただけます。

こちらの商品はY2Kbさんからの受託販売商品です。輸送上の問題は当社が責任を負います。
技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: Y2KB-047
