SKU 9363

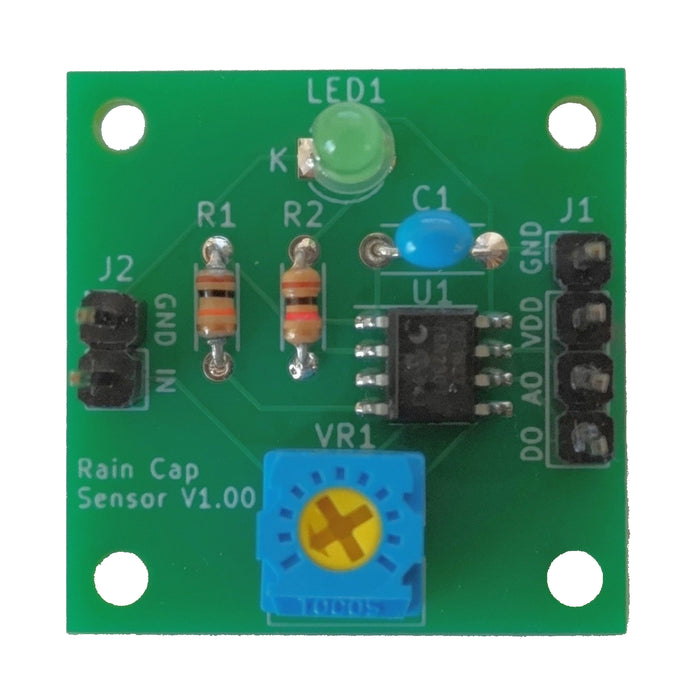

静電容量式レインセンサ検出基板

送料区分: 200

商品コード: NAOTO-003

発売日: 2023-11-24

在庫数: 8

短いURL: ssci.to/9363

¥1,000
¥1,000 - ¥1,000
Current price ¥1,000

静電容量式のレインセンサに付着した雨粒を検出する基板です。この基板だけで雨の検出はできませんので、別売の静電容量式レインセンサ基板を使用します。
レインセンサに雨粒が落ちると静電容量が大きくなります。この基板ではセンサの 静電容量を監視して、降雨の有無を外部に信号出力します。この回路はセンサに雨粒がついているかどうかで降雨の判断をしています。 雨が上がった場合でも、雨粒が付着している場合は降雨ありとして出力します。
出力機能は5ビットDACからのアナログ出力と、デジタル出力を備えています。

特徴

  • デジタル出力、5ビットアナログ出力
  • 3.3V~5V対応
  • 降雨検知ランプ付き(デジタル出力と連動)
  • 感度調整機能付き
  • 4ピンコネクタの電源端子・出力端子

仕様

  • 入力電圧範囲:3.3V~5V
  • 出力:デジタル出力×1、アナログ出力×1
  • デジタル出力:雨検知でHIGH、未検知でLOW
  • アナログ出力:5ビットDAC出力、雨を検出すると電圧が高くなります。
  • 感度調整ボリューム:右に回すと感度が上がります。
  • 寸法:縦25mm×横25mm、M2ネジ用固定穴×4(縦横共に20mmピッチ)

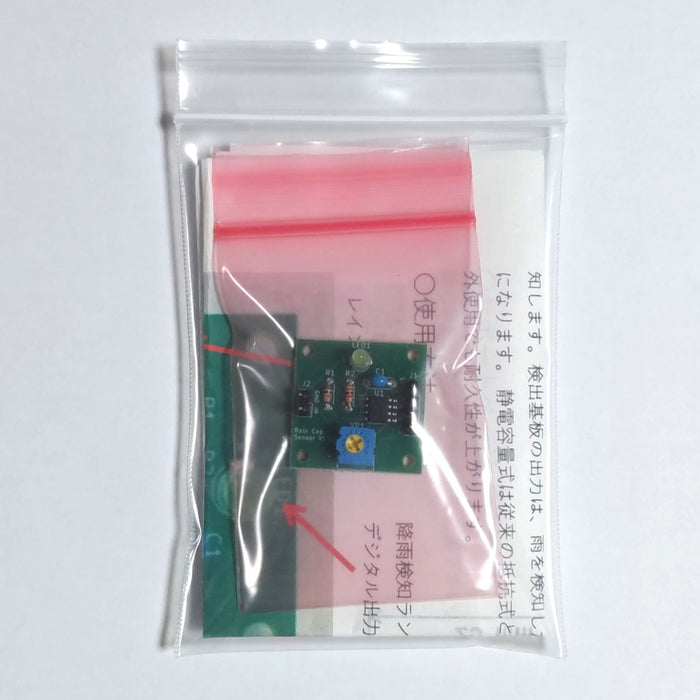

内容物

  • 1 x 静電容量式レインセンサ検出基板(組立済)
  • 1 x 取扱説明書

注意

  • レインセンサは別売ですので、別途お買い求め下さい。
    静電容量式レインセンサ基板
  • レインセンサとの接続ケーブルは付属しておりません。製作される際はケーブル長をできる限り短くして下さい。1m以内を推奨します。
  • ショートのおそれがありますので、基板裏に導電性の物を接触させないで下さい。
  • 仕様は予告なく変更になる場合がございます。予めご了承下さい。

資料


こちらの商品はNAOTOさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。 技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
