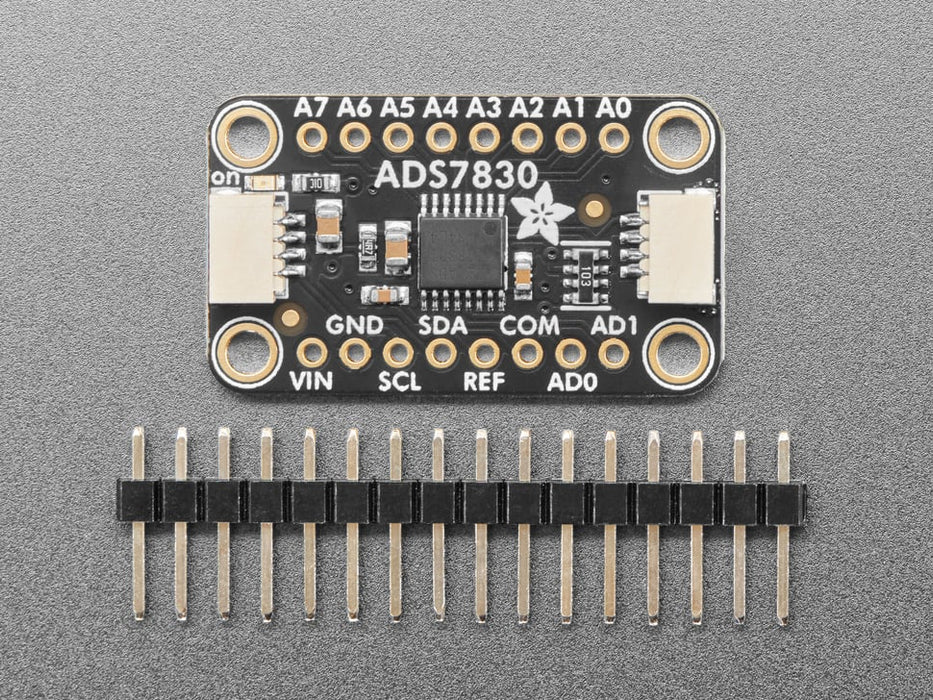

STEMMA QT / Qwiic互換 ADS7830搭載 8ch 8bit ADC（I2C接続）

Stemma QTコネクタ搭載、 I²C通信接続の8チャンネル 8 bit ADCです。アドレスを4種類変更できるので、ADCをトータルで32チャンネル追加できます。

ADCのサンプルレートは70 kps（ I²C速度で3.4 MHz）で分解能は8 bitなので、ポテンショメータや曲げセンサーなど精密性が求められない大まかなセンサ測定に向いています。

Arduinoライブラリを使えば、シングルエンド入力8チャンネル、差動モード（隣り合ったピン2本をポジティブ/ネガティブリファレンスとして使用）4チャンネルで簡単にデータ入力できます。ボードには 3 Vまたは5 Vを電源/ロジックとして給電でき、基準電圧およびプルアップ電圧として機能します。裏面のジャンパをカットしてブレークアウトパッドに結線すれば、基準電圧を変更できます（電源電圧未満でご使用ください）。

PCBはSTEMMA QT フォームファクタで、I²Cコネクタと接続できるSTEMMA QTコネクタが両端についていますので、ハンダ付け不要で開発ボードとセンサを接続できます。

ブレッドボード/ユニバーサル基板用に2.54 mm標準ヘッダピンが付属しています。取り付け穴4つで簡単に接続できます。

注意

• QTケーブルは別売りです。

仕様

ADS7830 仕様：

• 分解能： 8 bit
• サンプルレート(最大) ：70 kps
• 入力チャンネル数： 8
• インターフェース： I²C
• アーキテクチャ：SAR
• 入力形式：仮想差動/シングルエンド入力
• マルチチャンネル構成：マルチプレクサ
• リファレンスモード：外部、内部
• 入力電圧範囲： 0 ～5.25 V
• 動作温度範囲：-40 ～85 °C
• アナログ/デジタル電源：2.7～5.25 V
• SNR： 50 dB
• 製品寸法：30.5 x 17.7 x 4.7 mm
• 製品重量：2.1 g

資料

• 使用ガイド
• Arduinoライブラリ

製造元希望小売価格：5.95ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...

商品コード: ADA-5836
