Gravity - GP8413 2ch 15bit I2C 0~5V/10V DACモジュール

送料区分: 200

商品コード: DFROBOT-DFR1073

発売日: 2023-11-21

在庫数: 0

短いURL: ssci.to/9337

売り切れ
¥2,688 (税込)
¥2,688 - ¥2,688
Current price ¥2,688

I2Cで通信する2チャンネルDACモジュール(分解能15 bit、精度0.2 %)です。0~5 Vまたは0~10 Vのアナログ信号を出力します。

高精度高分解能モジュールなので、高い信号精度が必要な場合に適しています。

DACシリーズモジュール
DACシリーズのモジュールは、電圧/電流出力信号をI2C/PWMで制御する製品です。このシリーズのDAC製品はさまざまな出力範囲だけでなく8/12/15 bitの分解能が用意されています。シングルまたはデュアルチャンネルを選択でき、モジュールを複数個カスケード接続して複数チャンネル出力に対応できます。DACモジュール選択ガイドをご覧ください。

機能図

Arduino UNOとの接続方法

特徴

  • 電源電圧 3.3 ~5 V に対応
  • 出力電圧誤差 0.2%未満
  • 出力電圧直線性誤差 0.01%
  • 電圧出力 2チャンネル(0 ~ 5 Vまたは0 ~10 V)標準的なアナログ電圧機器との接続制御が可能。
    -Gravityインターフェース、I2C通信、Arduino制御、プログラムによる自動制御に最適。
  • 調整可能な八つのI2Cアドレスで、16デバイスまでの同時制御が可能。

用途

  • 自動照明調光
  • 可変周波数制御(VFD)
  • 自動バブル制御
  • 自動ポンプ制御

仕様

  • 動作電圧:3.3 ~ 5 V
  • 通信方法:I2C
  • DACチップ:GP8413
  • 分解能:15 bit
  • 出力電圧:0~5 V または 0~10 V
  • チャンネル数:2
  • 値範囲:0~32767
  • 出力電圧誤差:0.2 %
  • 出力電圧直線性誤差:0.01 %

資料

内容物

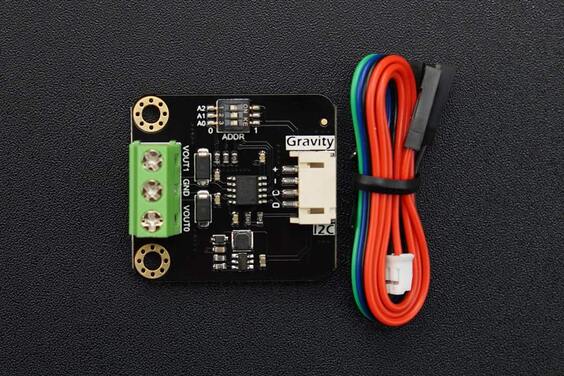

  • 1 x Gravity - 2ch 15bit I2C 0~5 V/10 V DACモジュール
  • 1 x Gravity-4P I2C/UART センサケーブル

製造元希望小売価格:14.90ドル(税別)
製造元の販売ページ:https://www.dfrobot.com/...

商品コード: DFROBOT-DFR1073
