SKU 9334

スイッチサイエンス Raspberry Pi用 SARA-R510M8S LTE-M/GNSSモジュールアダプター

送料区分: 200

商品コード: SSCI-093347

発売日: 2023-11-28

在庫数: 94

短いURL: ssci.to/9334

¥440
¥440 - ¥440
Current price ¥440

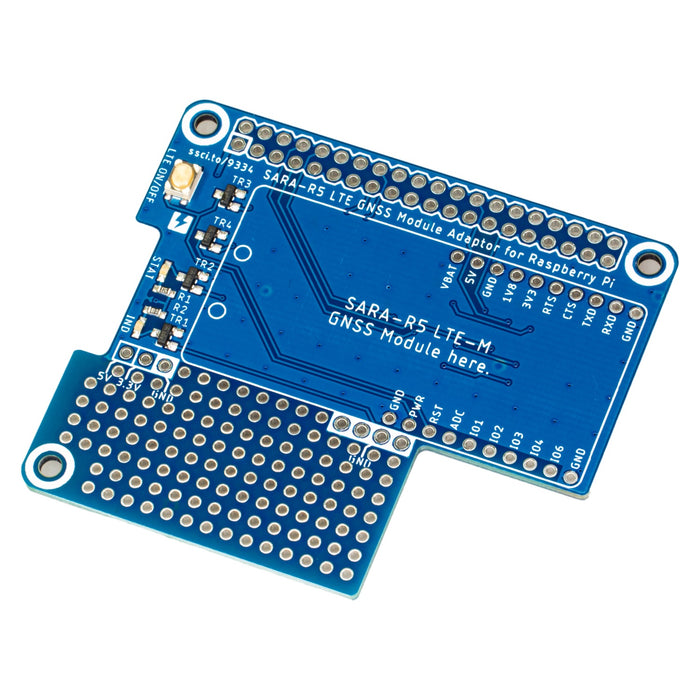

SARA-R510M8S搭載 LTE-M/NB-IoT/GNSSモジュールをRaspberry Piに接続するためのアダプターです。LTEモジュール用の電源スイッチと電源LED、通信状態を表すLEDを搭載しています。

こちらでRaspberry PiでPPP(Point-to-Point Protocol)接続する方法を公開しています。合わせてご確認ください。

ピンソケット2×20ははんだづけされていません。別途購入してはんだづけしてください。SARA-R510M8S搭載 LTE-M/NB-IoT/GNSSモジュールとの接続にはロープロファイルピンヘッダロープロファイルピンソケットが便利です。

ロープロファイルピンヘッダとロープロファイルピンソケット

Raspberry Pi 4 Model Bと接続した様子

Raspberry Pi Zero/1/2/3で使用する場合

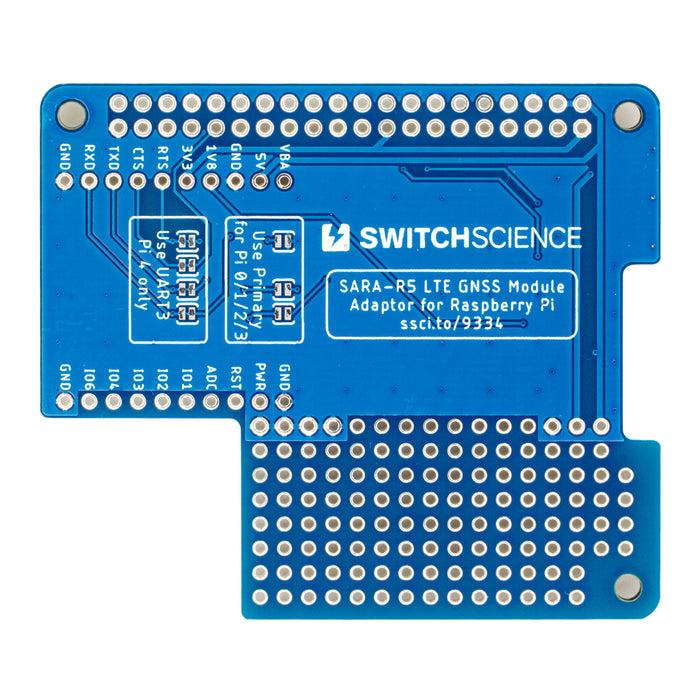

基板裏のUse UART3 Pi 4 onlyのソルダージャンパーをカットし、Use Primary for Pi 0/1/2/3のソルダージャンパーをはんだづけしてください。

ソルダージャンパー

Raspberry Piの設定とシリアル通信

/boot/config.txtファイルに次の行を追加し再起動してください。

# for Raspberry Pi 5
dtoverlay=uart2,ctsrts

# for Raspberry Pi 4
dtoverlay=uart3,ctsrts

# for Raspberry Pi Zero/1/2/3
enable_uart=1

cuコマンドをインストールしてください。

$ sudo apt install cu

次のようにcuコマンドで接続してください。Raspberry Pi 5の場合、/dev/ttyAMA2、Raspberry Pi Zero/1/2/3の場合、/dev/ttyS0を指定してください。切断する時は~.と入力してください。

$ cu -l /dev/ttyAMA3 -s 115200
Connected.
ati
SARA-R510M8S-61B-01

OK

LTEモジュールのオン・オフ

LTEモジュールはRaspberry Piが起動しても電源オフ状態になっています。LTE ON/OFFボタンを押してLTEモジュールの電源オンしてください。もしくは次のようにRaspberry PiのGPIOを制御して電源オンしてください。LTEモジュールの電源オン中は赤色LEDが点灯します。

$ pinctrl set 22 op pn dh  # GPIO22 H
# 1秒待つ
$ pinctrl set 22 op pn dl # GPIO22 L

LTE ON/OFFボタンを10秒程押すとLTEモジュールの電源がオフします。もしくは次のようにRaspberry PiのGPIOを制御して電源オフしてください。

$ pinctrl set 22 op pn dh  # GPIO22 H
# 10秒待つ
$ pinctrl set 22 op pn dl # GPIO22 L

資料
